Входные группы для ЦСКА Арены

Входные группы для ЦСКА Арены

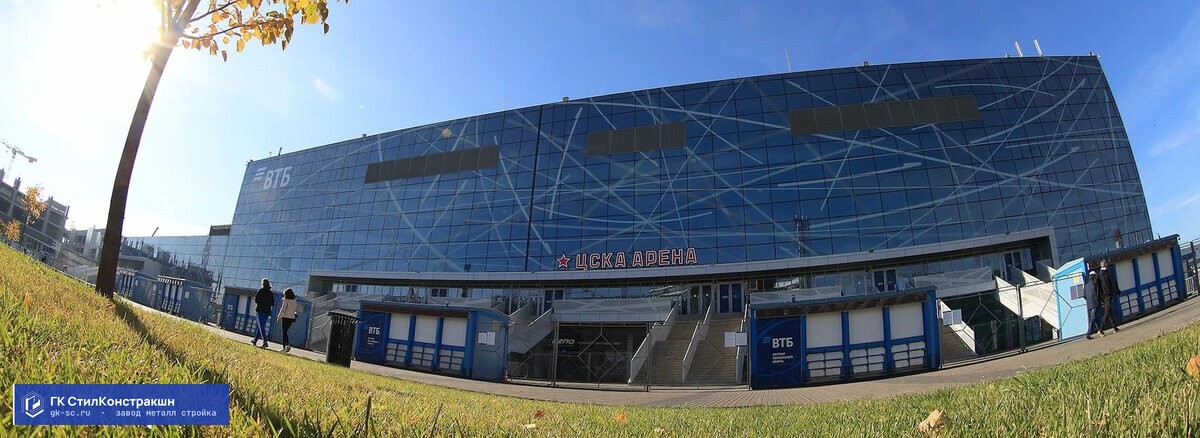

Спортивный комплекс ЦСКА Арена — один из знаковых объектов Москвы, принимающий крупнейшие спортивные и культурные мероприятия. Для оформления главных входных зон потребовались металлоконструкции, сочетающие архитектурную выразительность с повышенными требованиями к прочности и безопасности.

Задача клиента

Заказчик поставил задачу изготовить и смонтировать входные группы (навесы и козырьки) для основных входов арены. Конструкции должны были выдерживать значительные снеговые и ветровые нагрузки, соответствовать архитектурному облику комплекса и обеспечивать комфортный проход большого числа зрителей.

Решение

Специалисты ГК СтилКонстракшн разработали серию стальных каркасных навесов с консольным вылетом до 6 метров. В качестве несущих элементов использованы сварные двутавровые балки из стали С345, обеспечивающие необходимую жёсткость при минимальном сечении. Узловые соединения выполнены на высокопрочных болтах М24 класса 10.9, что обеспечило надёжность при динамических нагрузках. Общий объём поставленных конструкций составил 18 тонн.

Особенности проекта

Ключевой сложностью стала необходимость монтажа в условиях действующего спортивного объекта — работы велись в ночное время между мероприятиями. Все конструкции прошли контрольную сборку на производстве перед отгрузкой, что позволило сократить время монтажа на объекте до 5 рабочих дней. Покрытие АКЗ выполнено по системе «грунт + финишная эмаль» общей толщиной 180 мкм с цветом RAL 7016 (антрацит), подобранным в соответствии с дизайн-проектом арены.

Результат

Конструкции изготовлены и смонтированы в срок — 28 рабочих дней от согласования КМД до завершения монтажа. Качество подтверждено актами скрытых работ и протоколами испытаний сварных соединений (100% УЗК).

Характеристики
