Рекламные металлоконструкции для МОСКВА-СИТИ: точность до миллиметра

В 2024 году ГК «СтилКонстракшн» выполнила изготовление металлоконструкций для арт-объекта в холле одной из башен делового центра «Москва-Сити». Заказчик — ООО «СК «СТРУКТУРА», специализирующаяся на реализации premium-проектов в сфере архитектуры и дизайна. Общая масса конструкций — 6,25 тонны. Несмотря на относительно небольшой тоннаж, проект стал одним из наиболее технологически требовательных в практике компании.

Задача заказчика

Башни «Москва-Сити» — визитная карточка делового центра столицы. Арт-объект в холле — это не просто декор, а элемент идентичности здания, который видят тысячи посетителей ежедневно. Требования к конструкциям принципиально отличались от типового промышленного заказа:

• Абсолютная точность геометрии — допуски по отверстиям ±0,3 мм (в 10 раз жёстче, чем для несущих конструкций по ГОСТ 23118-2019)
• Идеальное качество поверхности — все видимые грани обработаны, сварные швы зачищены заподлицо
• Порошковое покрытие — равномерный слой без подтёков, шагрени и включений
• Совместимость с декоративными материалами — конструкции служат основой для зеркал и стекла, монтируемых дизайнерами отдельно
• Тишина на монтаже — никакой сварки, резки и шлифовки в холле действующего бизнес-центра

Техническое решение

Конструктивная схема арт-объекта

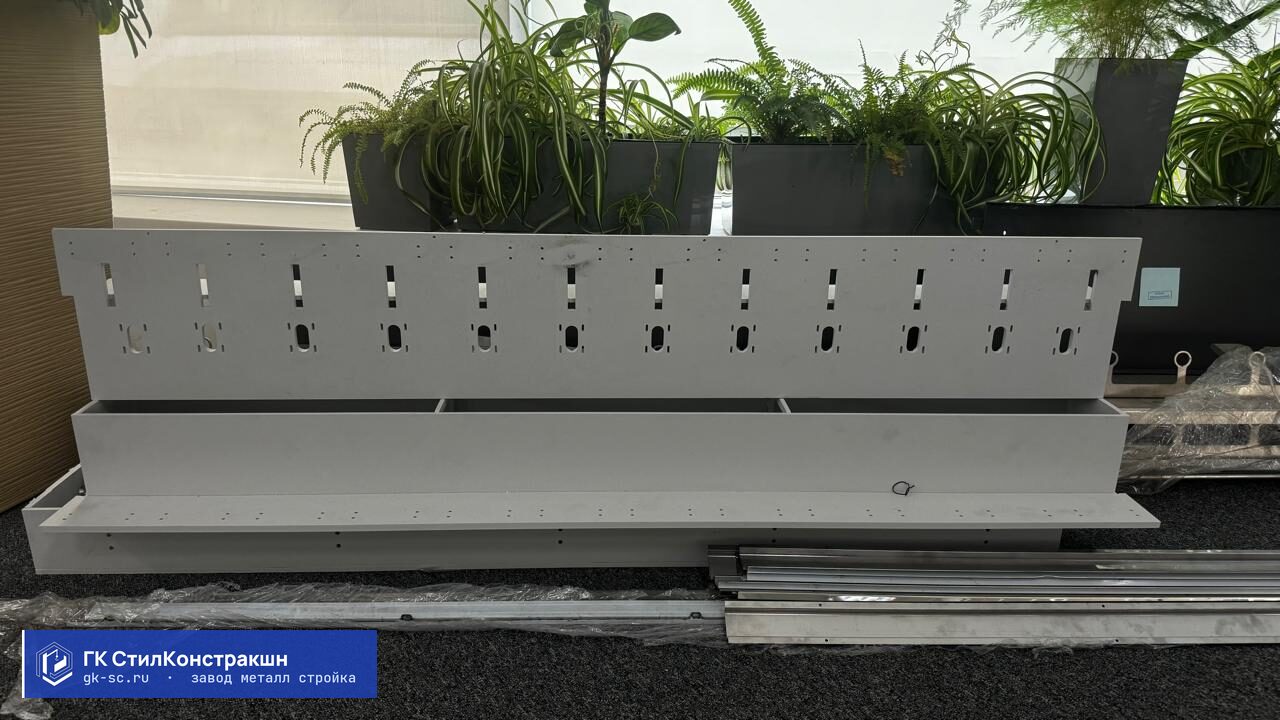

Арт-объект представляет собой пространственную конструкцию из стальных элементов сложной формы. Несущий каркас — система стоек и консольных кронштейнов, на которые крепятся декоративные панели из зеркального стекла и полированной нержавеющей стали.

Основные конструктивные элементы:

• Несущие стойки — из листовой стали С255 толщиной 10 мм, лазерная резка фигурных контуров
• Консольные кронштейны — под декоративные панели, с рёбрами жёсткости. Расчёт на статическую нагрузку + сейсмику (6 баллов для Москвы)
• Крепёжные пластины — с прецизионными отверстиями для болтового крепления зеркальных элементов. Шаг отверстий — по чертежам дизайнера с допуском ±0,3 мм
• Анкерные узлы — крепление к полу и стенам холла через химические анкеры Hilti HIT-HY 200

Материалы

Сталь — С255 по ГОСТ 27772-2015. Выбор обусловлен хорошей свариваемостью и отсутствием требований к повышенной прочности (конструкция ненесущая, основные нагрузки — собственный вес и ветровая от системы вентиляции холла).

Особенности производства

Лазерная резка — ключевая технология

В отличие от типовых промышленных конструкций, где раскрой выполняется плазмой или газом, здесь все элементы вырезаны на лазерном станке с ЧПУ. Причины:

1. Точность контура — лазер обеспечивает допуск ±0,1 мм по всей плоскости листа (плазма — ±0,5 мм, газ — ±1,0 мм)
2. Качество кромки — лазерная кромка не требует последующей механической обработки, в отличие от плазменной (грат, окалина)
3. Фигурные контуры — криволинейные вырезы, радиусы от 5 мм, отверстия сложной формы — всё это невозможно или крайне трудоёмко при других методах резки
4. Минимальная зона термического влияния — важно для последующего порошкового покрытия (перегретый металл даёт неравномерную адгезию)

Порошковое покрытие вместо жидкой краски

Для арт-объекта в premium-локации применено порошковое полимерное покрытие. Преимущества перед жидкими ЛКМ:

• Равномерная толщина слоя 60-80 мкм по всей поверхности, включая кромки и внутренние углы
• Высокая стойкость к механическим повреждениям (царапины при монтаже декоративных элементов)
• Отсутствие подтёков и шагрени — критично для видимых поверхностей
• Экологичность — отсутствие растворителей и токсичных испарений

Полимеризация — в камере при 200°С в течение 15 минут. Цвет — RAL 9005 (чёрный матовый) для визуального «растворения» несущего каркаса на фоне декоративных зеркальных элементов.

Контрольная сборка — обязательный этап

Перед отгрузкой была выполнена полная контрольная сборка арт-объекта на производстве. Цель — убедиться, что:

• Все отверстия совпадают (монтаж в холле — только на болтах, без рассверловки)
• Геометрия пространственной конструкции соответствует 3D-модели дизайнера
• Зазоры между элементами равномерны (для последующей установки стеклянных панелей)
• Порошковое покрытие не повреждено в зонах стыков

По результатам контрольной сборки были выявлены и устранены 3 несоответствия (отклонение отверстий 0,5 мм на одном элементе — перевырезка на лазере). Без контрольной сборки эти дефекты обнаружились бы только на монтаже, где исправление невозможно.

Логистика и монтаж

Упаковка для premium-объекта

Стандартная транспортировка в открытом кузове с обвязкой стропами — неприемлема для элементов с порошковым покрытием. Каждый элемент упакован индивидуально:

• Защитная плёнка на все лицевые поверхности
• Прокладки из вспененного полиэтилена между элементами
• Фиксация в деревянных паллетах для предотвращения смещения

Монтаж в действующем бизнес-центре

Монтаж велся в ночное время (с 22:00 до 06:00), чтобы не мешать работе бизнес-центра. Особенности:

• Доставка через грузовой лифт (ограничение по габариту — 2,1×2,4 м)
• Никакой сварки — только болтовые соединения
• Химические анкеры — установка с выдержкой 24 часа до нагружения
• Защита пола холла (мрамор) — деревянные щиты под все опоры

Результат

Арт-объект смонтирован и стал доминантой входной группы башни. Металлоконструкции полностью скрыты за декоративными панелями из зеркального стекла — видна только финальная форма, задуманная дизайнером. Заказчик отметил, что благодаря контрольной сборке на производстве монтаж занял 2 ночные смены вместо запланированных 4.

Технические параметры проекта

Нестандартные металлоконструкции

Работа с арт-объектами и нестандартными конструкциями требует принципиально иного подхода к производству. Здесь важнее не тоннаж и скорость, а точность, качество поверхности и внимание к деталям.

ГК «СтилКонстракшн» располагает оборудованием для лазерной резки, координатной сверловки и порошковой окраски, что позволяет выполнять заказы любой сложности — от малых архитектурных форм до спецзаказов с нестандартными требованиями.
