Площадка обслуживания для завода КНАУФ

Площадка обслуживания для завода КНАУФ

Группа компаний КНАУФ — мировой лидер в производстве строительных материалов. Для одного из российских заводов КНАУФ потребовалось изготовить и установить площадку обслуживания технологического оборудования, обеспечивающую безопасный доступ персонала к узлам, расположенным на высоте.

Задача клиента

Необходимо было спроектировать и изготовить площадку обслуживания с лестничными маршами для доступа к оборудованию на отметке +8,4 м. Конструкция должна была выдерживать нагрузку от обслуживающего персонала и переносного оборудования, соответствовать нормам промышленной безопасности и интегрироваться в существующий каркас цеха.

Решение

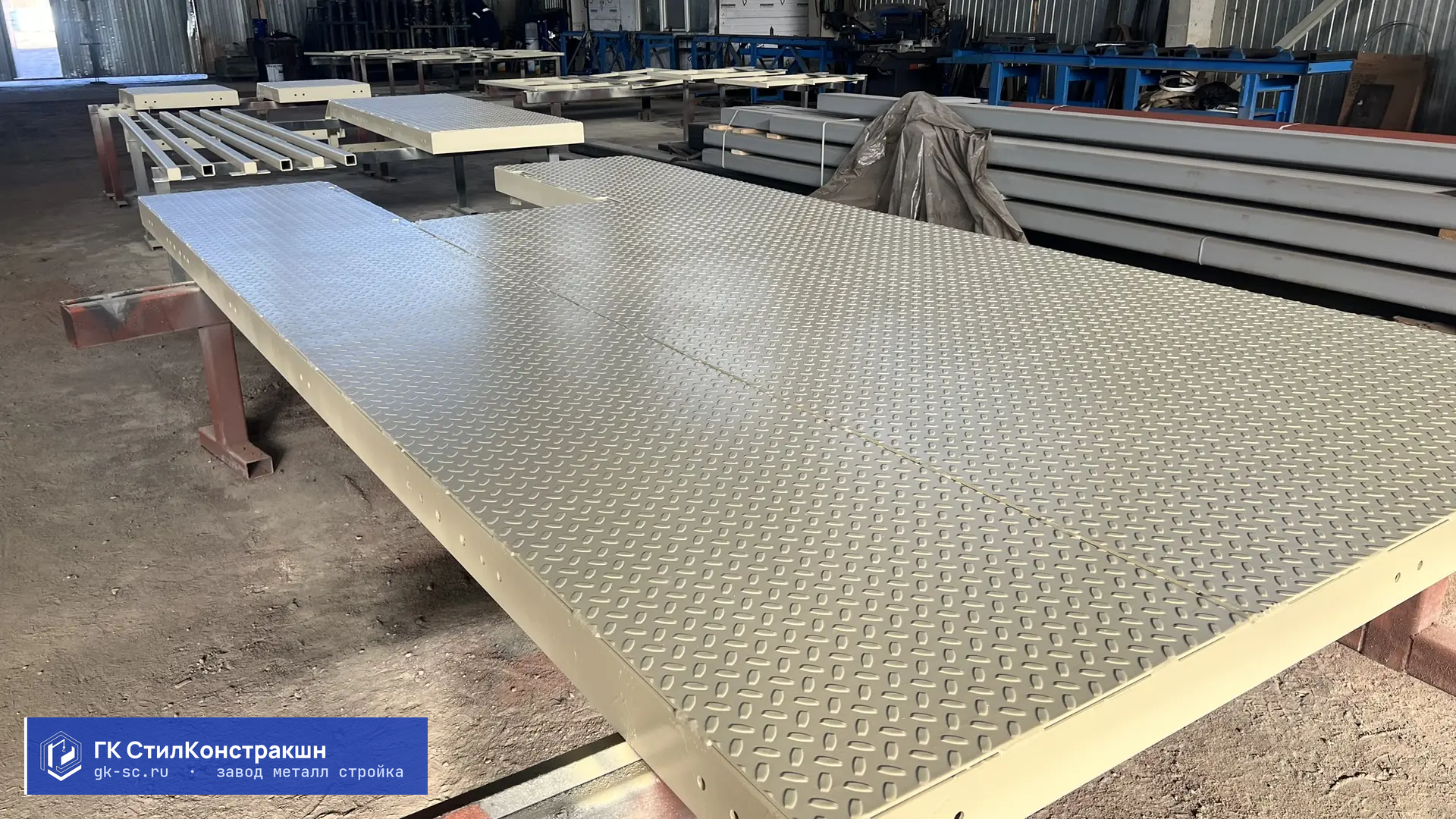

Инженеры ГК СтилКонстракшн разработали многоуровневую площадку обслуживания на основе рамного каркаса из прокатных профилей. Основные стойки — из трубы квадратной 120×120×5, ригели — из швеллера 16П. Настил площадки выполнен из просечно-вытяжного листа (ПВЛ) толщиной 4 мм, обеспечивающего нескользящую поверхность даже при попадании влаги и масел. Ограждения высотой 1100 мм с промежуточными ригелями через 300 мм соответствуют ГОСТ 26887-86.

Особенности проекта

Главная сложность — привязка конструкции к существующим колоннам цеха без нарушения их несущей способности. Для этого были применены обжимные хомуты, исключающие сверление и сварку на действующих конструкциях. Лестничные марши с уклоном 45° оборудованы площадками для отдыха через каждые 18 ступеней. Все элементы маркированы для точной сборки — монтаж на объекте занял 3 дня силами двух монтажников.

Результат

Конструкция массой 12 тонн изготовлена за 22 рабочих дня, включая проектирование КМД. Площадка принята в эксплуатацию без замечаний, подтверждена нагрузочными испытаниями. Покрытие АКЗ — эпоксидный грунт + полиуретановая эмаль, общая толщина 200 мкм (RAL 5015, голубой — фирменный цвет КНАУФ).
