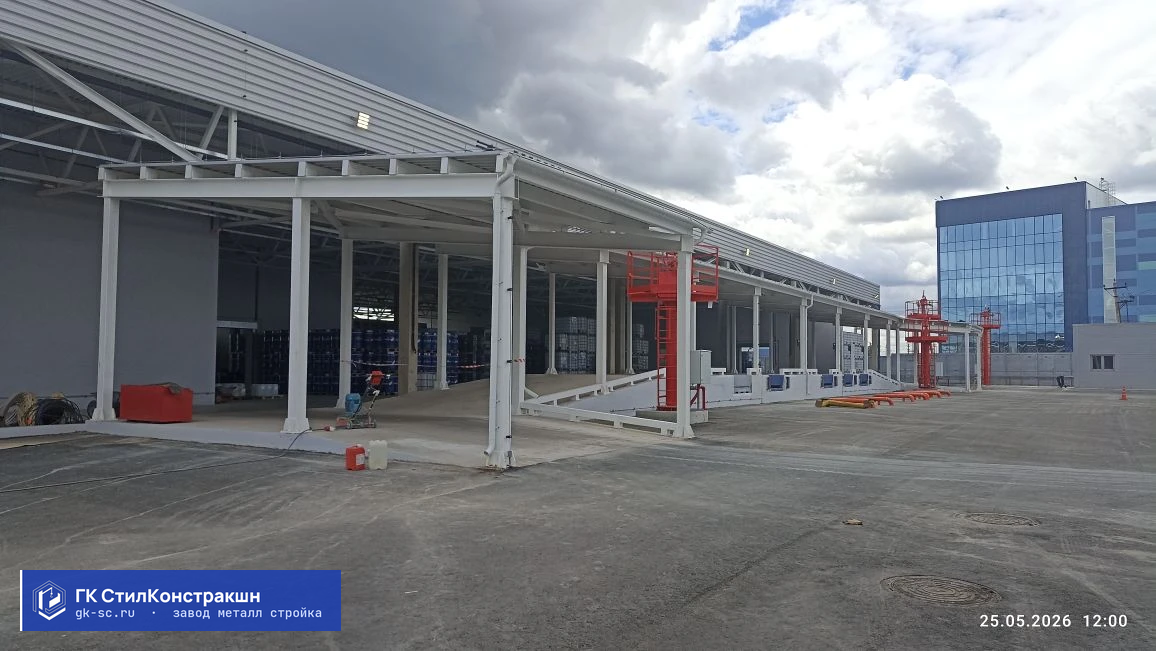

Ангары из металлоконструкций — от проекта до монтажа

Ангары из металлоконструкций — быстровозводимые здания каркасного типа для складов, производств, сервисных центров, спортивных комплексов. ГК «СтилКонстракшн» проектирует и строит ангары под ключ: расчёт по СП 16.13330.2017, производство каркаса в Брянске, монтаж за 20–45 дней. Площадь завода 5000 м², мощность 6000 тонн/год, опыт 6+ лет, 65+ реализованных объектов.

Конструкция металлического ангара

Типовой ангар состоит из рамного или рамно-связевого каркаса: колонны из двутавров или труб с шагом 6–12 м, несущие конструкции покрытия (фермы или балки), прогоны, связевые элементы, стеновое и кровельное ограждение.

Для одноэтажных ангаров без кран-балок применяем рамную схему с жёстким защемлением колонн в фундаментах и жёстким или шарнирным примыканием ферм к колоннам. Для ангаров с мостовыми кранами 5–20 тонн используем рамно-связевую схему: колонны с подкрановыми консолями, вертикальные и горизонтальные связи для восприятия крановых нагрузок.

Пролёты ангаров 12–36 м (стандартные пролёты до 24 м, большепролётные 24–36 м). Длина здания кратна шагу колонн 6 или 12 м (типовые длины 24, 36, 48, 60, 72 м). Высота от пола до низа несущих конструкций 4–12 м в зависимости от назначения.

Типы ангаров по конструктивной схеме

Ангары с прямыми стенами

Прямоугольный объём с плоской или двускатной кровлей. Колонны вертикальные, фермы с параллельными поясами (для плоской кровли) или треугольные (для двускатной). Пролёт 12–24 м, высота стен 4–9 м, уклон кровли 5–12°.

Преимущества: максимальное использование внутреннего пространства, простота размещения стеллажей вдоль стен, удобство установки ворот и окон. Применяются для складов, производств, логистических центров.

Для ангара 18×48 м (пролёт 18 м, высота 6 м) используем колонны из двутавра 40Б1, фермы треугольные высотой 2,2 м с шагом 6 м. Вес каркаса 38 тонн, стоимость под ключ 5,7–6,5 млн руб.

Арочные ангары

Каркас из арочных ферм радиусом 8–18 м, опирающихся на фундаменты или низкие стены высотой 1,5–2,5 м. Пролёт 12–30 м, высота в ключе 6–12 м. Уклон кровли переменный, в коньке близок к горизонтали.

Преимущества: эстетичный внешний вид, равномерное распределение снеговой нагрузки по дуге, отсутствие застойных зон для снега. Недостатки: нерациональное использование пристенного пространства (ограничение высоты стеллажей до 3–4 м у стен).

Применяются для спортивных залов, выставочных павильонов, ангаров для авиатехники. Для ангара 24×60 м арочного типа (радиус 12 м) вес каркаса 52 тонны, стоимость 7,8–8,9 млн руб.

Полигональные ангары

Фермы с ломаным верхним поясом (3–5 переломов), имитирующие дугу. Пролёт 18–36 м, высота 6–12 м. Более рациональны, чем арочные: вертикальные стены высотой 4–6 м, затем покатая кровля.

Применяются для складов высотного хранения (стеллажи до 8 м), производственных цехов с мостовыми кранами. Расход стали на 8–12% меньше, чем у арочных ангаров аналогичного пролёта.

Многопролётные ангары

Несколько пролётов по 12–18 м с промежуточными рядами колонн. Общая ширина до 60 м, длина до 120 м. Используются для логистических комплексов, гипермаркетов, производственных корпусов.

Для ангара 36×72 м (3 пролёта по 12 м, высота 8 м) применяем колонны из двутавра 50Б2, фермы с параллельными поясами высотой 1,2 м. Вес каркаса 124 тонны, стоимость 18,6–21,2 млн руб.

Модульные ангары

Каркас из унифицированных элементов (колонны, фермы, связи стандартных типоразмеров), позволяющий наращивать здание по длине. Шаг колонн 6 м, пролёт 12–18 м. Один модуль 12×6 м или 18×6 м.

Преимущества: короткие сроки изготовления (наличие на складе стандартных элементов), возможность расширения ангара в будущем на 1–5 модулей. Применяются для складов торговых сетей, сервисных центров.

Расчёт металлического ангара

Определение габаритов и объёмно-планировочных решений

Ширина ангара (пролёт) определяется технологией: для складов паллетного хранения с проездом погрузчиков достаточно 12–18 м, для стеллажного высотного хранения с узкопроходными штабелёрами оптимально 24 м, для производственных цехов с крановым оборудованием — 18–30 м.

Длина здания кратна шагу колонн. Для склада вместимостью 1000 паллет (каждая 1,2×0,8 м, высота 1,5 м) при стеллажах высотой 6 м (4 яруса) и проходах 3 м требуется площадь 18×48 м = 864 м².

Высота до низа несущих конструкций: склады низкого хранения 4–6 м, высотные склады 8–12 м, производства с кранами 10 тонн — 8–10 м, 20 тонн — 10–12 м. Для ангара с краном высота принимается H_кр + 1,5 м, где H_кр — высота подъёма крюка.

Сбор нагрузок

Постоянные нагрузки на покрытие (кН/м²):

• Сэндвич-панели 80 мм: 0,12 кН/м²
• Прогоны холодногнутые С200: 0,08 кН/м²
• Фермы и связи: 0,15–0,22 кН/м² (зависит от пролёта)
• Итого g = 0,35–0,42 кН/м²

Временные нагрузки:

• Снеговая для III района: S = 1,8 × 1,4 = 2,52 кПа при уклоне до 12°
• Ветровая для II района: w = 0,3 × 1,4 × k × c = давление/отсос ±0,25–0,35 кПа
• Крановая (вертикальная): от 1,1 до 2,8 кН/м² в зависимости от грузоподъёмности крана

Полная расчётная нагрузка на покрытие без кранов: q = 1,1 × g + S = 1,1 × 0,4 + 2,52 = 2,96 кПа ≈ 3,0 кПа.

Расчёт несущих конструкций

Для ангара 18×48 м (пролёт 18 м, шаг ферм 6 м) нагрузка на ферму q_ф = 3,0 × 6 = 18 кН/м. Опорная реакция R = q × L / 2 = 18 × 18 / 2 = 162 кН.

Ферма треугольная высотой h = L/8 = 18/8 = 2,25 м, принимаем 2,2 м. Усилие в нижнем поясе N_н.п. = (q × L²) / (8h) = (18 × 18²) / (8 × 2,2) = 330 кН. Требуемая площадь сечения для стали С345: A = 330 / (31,5 × 1,0) = 10,5 см². Принимаем 2∟100×7 (A = 27,3 см²).

Колонна из двутавра 40Б1 (A = 72,6 см²) при высоте 6 м и нагрузке N = 162 + 5 (собственный вес) = 167 кН. Гибкость λ = (0,7 × 6000) / 43,8 = 96, коэффициент φ = 0,60. Проверка устойчивости: N_max = 0,60 × 72,6 × 24 = 1045 кН > 167 кН — сечение проходит.

Проектирование ангаров

Проектирование ангаров включает разделы АР (архитектурные решения), КР (конструктивные решения с расчётом фундаментов), ИОС (инженерные сети: электроснабжение, отопление, вентиляция), ПОС (проект организации строительства).

Состав КМ/КМД по ГОСТ 21.501-2018:

• Общие данные: ведомость чертежей, спецификация металлопроката, расход стали по маркам
• Планы расположения колонн, ферм, связей, прогонов с привязками к осям
• Разрезы здания с высотными отметками, узлами сопряжений
• Чертежи отправочных элементов: колонны с базами, фермы, связи
• Узлы: база колонны, опирание ферм, стыковка колонн по высоте, крепление прогонов
• Расчётное обоснование: статический расчёт в ПК SCAD или Lira-SAPR

Для ангаров площадью до 1500 м² и высотой до 10 м достаточно рабочего проекта без государственной экспертизы. Для ангаров 1500+ м² или с кранами 20+ тонн требуется положительное заключение экспертизы.

Срок проектирования ангара 18×48 м — 10–14 рабочих дней. Стоимость 120–180 тыс. руб. (включается в общую смету при заказе строительства под ключ).

Производство металлоконструкций ангара

Изготовление колонн

Колонны из прокатных двутавров 30Б1–60Б2 (ГОСТ 26020-83) для высоты до 12 м или сварные двутаврового сечения для 12–18 м. Базовые плиты 500×500×25 мм (для нагрузок до 800 кН) или 700×700×30 мм (до 1500 кН) привариваем к торцам колонн.

Анкерные болты М24-М30 класса 5.8 (4 шт. на колонну) ввариваем в плиту или устанавливаем в отверстия. Рёбра жёсткости из листа 10–12 мм для усиления опорного узла. Фрезеровка торца колонны для плотного контакта с фундаментом (отклонение от перпендикулярности не более 0,5 мм на 300 мм).

Изготовление ферм

Фермы из парных уголков 90×7–125×10 мм (для пролётов 12–18 м) или из профильных труб 80×80×4–120×120×5 мм (для пролётов 18–30 м). Раскрой на ЧПУ станках, сборка на стапелях длиной до 24 м.

Сварка полуавтоматом MIG/MAG проволокой Св-08Г2С. Катет шва для уголков kf = 0,5–0,6 толщины элемента. Контроль геометрии: прогиб фермы не более L/750, смещение узлов ±3 мм (СП 16.13330.2017, табл. 16.1).

Для ферм длиной более 12 м изготавливаем два полуфермы с укрупнительным стыком на высокопрочных болтах М20 класса 8.8 (монтаж стыка на земле перед подъёмом или на высоте).

Прогоны и связи

Прогоны из холодногнутого С-профиля 200–300 мм (ТУ 1121-012-75142427-2011) длиной 6 или 12 м. Связи вертикальные и горизонтальные из уголков 63×5–90×7 мм или круглой стали Ø16–Ø20 мм.

Поставка прогонов от партнёров (Металл Профиль, ИНСИ) или собственное производство на профилегибочном стане для нестандартных сечений.

Антикоррозийная защита

Дробеструйная обработка до Sa 2½ (ISO 8501-1), нанесение системы АКЗ С3 по ISO 12944: грунт эпоксидный 80 мкм + эмаль ПФ-115 или полиуретановая 80 мкм. Общая толщина покрытия 160 мкм, срок службы 15–20 лет.

Для ангаров в агрессивных средах (химические производства, прибрежные зоны) применяем систему С4 (240 мкм) или горячее цинкование + окраска (дуплексная система).

Ограждающие конструкции ангара

Материал	Толщина	U, Вт/м²·°C	Цена, руб./м²	Применение
Профнастил С21	0,5 мм	—	320–380	Неотапливаемые склады
Сэндвич-панели PIR	80 мм	0,28	1200–1400	Отапливаемые склады
Сэндвич-панели PIR	120 мм	0,19	1600–1850	Производства, офисы
Сэндвич-панели PIR	150 мм	0,15	1950–2250	Холодильные склады
ЛСТК + минвата	200 мм	0,21	1400–1650	Производства с пылью

Для неотапливаемых складов применяем профнастил С21 или НС35 толщиной 0,5–0,7 мм с полимерным покрытием. Для отапливаемых ангаров — сэндвич-панели с утеплителем PIR (полиизоцианурат) плотностью 40–45 кг/м³. Класс пожарной безопасности PIR — Г1 (слабогорючий), что позволяет применять без дополнительной огнезащиты.

Крепление панелей к прогонам самонарезающими винтами 5,5×70 мм с EPDM шайбами (8–10 шт. на м² кровли, 5–7 шт. на м² стен). Стыковка панелей — замок типа Z-lock или внахлёст с герметизацией.

Монтаж металлического ангара

Фундаменты

Столбчатые фундаменты из бетона М300 под каждую колонну, размер 1200×1200×1000 мм (для нагрузок до 500 кН) или 1500×1500×1200 мм (до 1000 кН). Армирование пространственным каркасом из арматуры Ø14–Ø16 А500С.

Анкерные болты М24-М30 длиной 800–1000 мм устанавливаются в опалубку по шаблону (точность ±2 мм по координатам, вертикальность ±3 мм на метр). Выпуск болтов над фундаментом 400–500 мм.

Для слабых грунтов (торф, насыпь, высокий уровень грунтовых вод) применяем свайно-ростверковый фундамент: винтовые сваи 108×4 мм длиной 3–9 м, ростверк монолитный 600×600 мм из бетона М300. Стоимость фундаментов под ангар 18×48 м (16 столбов) — 480–600 тыс. руб.

Монтаж каркаса

Установка колонн: подача краном 25 тонн, наведение на анкерные болты, выверка вертикальности теодолитом (допуск 1/1000 высоты), временное раскрепление расчалками. Затяжка гаек анкеров моментом 500–800 Н·м (для М24-М30), подливка опорной плиты безусадочным раствором на высоту 50 мм.

Монтаж ферм: подъём краном 25–40 тонн (в зависимости от веса и вылета), установка на опорные столики колонн, крепление болтами М20-М24 класса 5.8 (по 6–8 шт. на узел). Выверка по осям и высотным отметкам (допуск ±10 мм).

Установка связей: вертикальные связи в торцах здания и через каждые 24–36 м по длине, горизонтальные связи по верхним и нижним поясам ферм. Крепление болтами М16 или сваркой (для уголков).

Монтаж прогонов: укладка на верхние пояса ферм с шагом 1,0–1,5 м, крепление самонарезающими винтами 5,5×25 мм или болтами М12 через перфорированные кронштейны.

Монтаж каркаса ангара 18×48 м выполняется за 12–15 рабочих дней бригадой 6 человек + 2 крана (25 и 16 тонн).

Монтаж ограждающих конструкций

Сэндвич-панели устанавливаются снизу вверх (стены) и от карниза к коньку (кровля). Подъём панелей вакуумным захватом или стропами с мягкими прокладками (во избежание повреждения замков).

Крепление к прогонам самонарезающими винтами 5,5×70 мм с шагом 300–400 мм. Доборные элементы (угловые, цокольные, коньковые планки) из окрашенной стали 0,5 мм. Герметизация стыков панелей битумной лентой или полиуретановым герметиком.

Монтаж ограждения ангара 18×48 м (864 м² стен + 864 м² кровли = 1728 м²) занимает 10–14 дней бригадой 4 человека + кран-манипулятор 3 тонны.

Инженерные системы ангара

• Электроснабжение: ввод кабеля от ТП, распределительный щит, освещение светильниками LED 100–150 Вт (норма 150–200 лк для складов, 300–400 лк для производств), розеточная сеть 380В для оборудования
• Отопление: воздушное (теплогенераторы 50–200 кВт на дизеле или газе), водяное (котельная + регистры по периметру), инфракрасное (потолочные панели 3–6 кВт)
• Вентиляция: естественная (аэраторы на кровле, приточные клапаны в стенах) или принудительная (приточно-вытяжные установки 5000–20000 м³/ч)
• Ворота: секционные подъёмные 3×3–5×5 м с электроприводом (80–120 тыс. руб./шт), распашные или откатные для редкого использования
• Водоснабжение: ввод от центральной сети или скважина, внутренняя разводка PE трубами 32–50 мм, пожарные краны (для складов категории В)

Стоимость инженерных систем для ангара 18×48 м: электрика 280–360 тыс. руб., отопление воздушное 420–560 тыс. руб., вентиляция естественная 80–120 тыс. руб., ворота секционные 4×4 м (2 шт.) 180–220 тыс. руб.

Стоимость ангаров под ключ

Размер, м	Площадь, м²	Вес МК, т	Ограждение	Цена, млн руб.
12×24	288	12	Профнастил	2,4–2,8
18×36	648	28	Профнастил	4,9–5,6
18×48	864	38	Сэндвич 80 мм	8,6–9,9
24×60	1440	68	Сэндвич 80 мм	14,4–16,6
30×72	2160	105	Сэндвич 120 мм	23,8–27,2

Цена включает: проектирование КМ/КМД, изготовление каркаса с АКЗ, фундаменты столбчатые, монтаж каркаса и ограждения, водосточная система. Не включено: транспорт (20–30 руб./км от Брянска), инженерные системы (электрика, отопление, вентиляция, ворота), благоустройство, подключение к сетям.

Для Москвы и МО доставка 85–120 тыс. руб. за ангар 18×48 м (3–4 рейса длинномерами). Для Воронежа 45–65 тыс. руб. (500 км от Брянска).

Области применения ангаров

• Складские комплексы — хранение паллетной продукции, стеллажи высотой 6–12 м, площадь 500–5000 м²
• Производственные цеха — деревообработка, металлообработка, сборочные производства, пролёт 18–30 м, высота 8–12 м
• Логистические терминалы — кросс-докинг, распределительные центры, площадь 2000–10000 м², рампы для 10–30 фур
• Сервисные центры — автосервисы, шиномонтажи, мойки, пролёт 12–18 м, высота 4–6 м
• Спортивные комплексы — залы для футбола, тенниса, хоккея, арочные пролёты 24–36 м, высота 8–15 м
• Сельскохозяйственные объекты — зернохранилища, картофелехранилища, ангары для техники, вентилируемые конструкции
• Авиационные ангары — хранение самолётов, вертолётов, пролёт 30–60 м, высота 10–18 м, ворота-гармошки

Для торговых сетей изготавливаем распределительные центры площадью 5000–15000 м² с зонами приёмки, хранения, комплектации, отгрузки, офисной частью (тёплый контур из сэндвич-панелей 120 мм).

Преимущества ангаров от ГК СтилКонстракшн

• Проектирование по СП 16.13330.2017, СП 20.13330.2016 с учётом региональных нагрузок
• Изготовление каркаса из сертифицированного проката ГОСТ 27772-2015 (С245, С255, С345)
• Сварка аттестованными специалистами НАКС, контроль ВИК 100% + УЗК ответственных узлов
• АКЗ системы С3 по ISO 12944, срок службы покрытий 15–20 лет
• Монтаж собственными бригадами с опытом возведения 65+ объектов
• Фундаменты под ключ: геология, расчёт, бетонирование, контроль качества
• Ограждение сэндвич-панелями от проверенных производителей (Металл Профиль, ПрофХолод)
• Гарантия на каркас 60 месяцев, на монтаж 36 месяцев, на ограждение 24 месяца
• Производство в Брянске на площади 5000 м², мощность 6000 тонн/год, опыт 6+ лет

Этапы работы

1. Техническое задание — определение назначения ангара, габаритов, требований к температурному режиму, крановому оборудованию (2 дня)
2. Изыскания — топосъёмка участка, геология (2 скважины), анализ грунтов (5–7 дней)
3. Проектирование — разработка АР, КР, инженерных разделов, получение экспертизы при необходимости (14–21 день)
4. Коммерческое предложение — детализация стоимости каркаса, фундаментов, ограждения, монтажа, инженерии (1 день)
5. Изготовление каркаса — раскрой, сварка колонн и ферм, АКЗ, маркировка (25–40 дней в зависимости от объёма)
6. Фундаментные работы — разметка осей, бетонирование столбов, установка анкеров (10–15 дней + 14 дней твердение)
7. Монтаж каркаса — установка колонн, ферм, связей, прогонов (12–25 дней)
8. Монтаж ограждения — установка сэндвич-панелей, доборных элементов, водостоков (10–20 дней)
9. Инженерия — электрика, отопление, вентиляция, ворота, сантехника (15–25 дней)
10. Сдача объекта — приёмка с актами освидетельствования, передача исполнительной документации (2 дня)

Срок строительства ангара 18×48 м под ключ — 90 рабочих дней (3 месяца) с момента начала изысканий до сдачи объекта.
