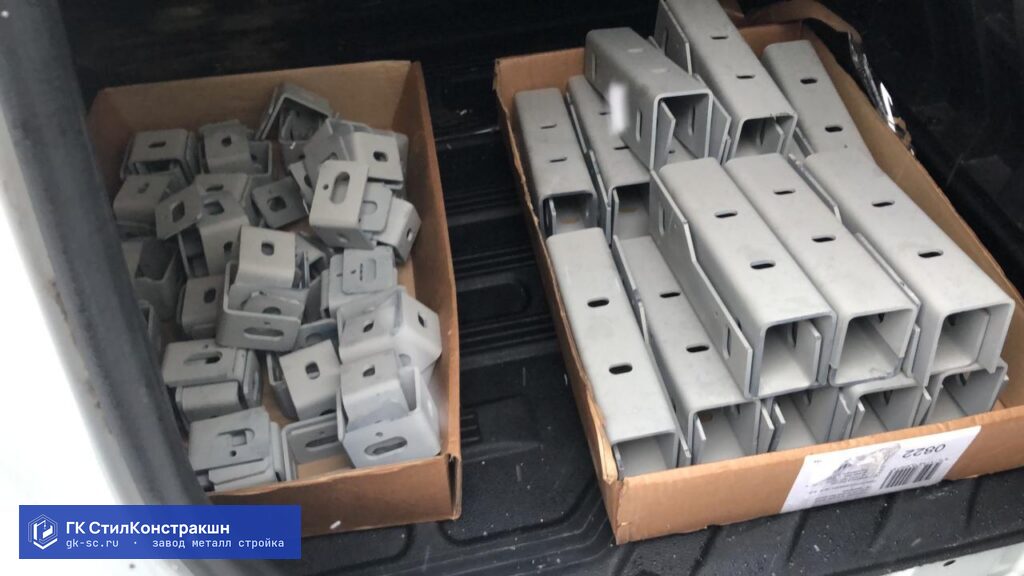

Закладные детали из металла

Закладные детали из металла — элементы, замоноличиваемые в бетонные и железобетонные конструкции для крепления металлоконструкций, оборудования, инженерных систем. ГК «СтилКонстракшн» выполняет проектирование, изготовление на заказ, антикоррозионную защиту закладных деталей любой сложности с расчётом анкеровки по СП 63.13330.2018. Завод в Брянске площадью 5000 м² оснащён оборудованием для резки металла на ЧПУ, сварочными постами НАКС. Производственная мощность 6000 тонн/год обеспечивает сроки от 8 рабочих дней.

Виды закладных деталей по назначению

Изготавливаем закладные детали различных типов для крепления конструкций к бетону:

• Анкерные пластины для колонн — плоские или ступенчатые пластины толщиной 16-40 мм размером 300×300 — 800×800 мм с приваренными анкерными стержнями диаметром 16-48 мм. Устанавливаются в фундаменты под металлические колонны для передачи вертикальных и горизональных нагрузок. Количество анкеров на одну пластину — 4-12 шт в зависимости от усилий. Анкеры из стали класса А400, А500 с механическим анкерованием (крюки, анкерные плиты, приваренная арматура).
• Траверсы под балки — швеллер, двутавр или составная конструкция из листа, замоноличиваемая в стену или колонну для опирания сварных балок, ригелей, прогонов. Длина траверсы 300-800 мм, выступ из бетона 100-250 мм. К траверсе приварены анкерные стержни для заделки в бетон и опорные рёбра для увеличения жёсткости. Крепление балок к траверсе — сварное или болтовое через опорные столики.
• Опорные столики — элементы из листа 10-20 мм с рёбрами жёсткости для крепления балок к колоннам болтовым соединением. Размеры 150×200 — 300×400 мм, толщина в зависимости от опорной реакции балки. Отверстия под болты М16-М30 диаметром на 2-3 мм больше диаметра болта. Замоноличиваются в колонну на расчётной отметке опирания балки с вылетом для монтажа.
• Закладные под оборудование — пластины произвольной формы с отверстиями под фундаментные болты технологического оборудования (насосы, вентиляторы, станки, прессы). Толщина 12-30 мм, размеры по монтажным отверстиям оборудования. Конфигурация закладных по чертежам производителя оборудования с учётом расположения анкерных болтов.
• Монтажные петли — арматурные стержни диаметром 12-28 мм, согнутые в кольцо или траверсу и приваренные к анкерным пластинам. Служат для строповки и подъёма железобетонных изделий (плиты перекрытий, стеновые панели, фундаментные блоки). Рассчитываются на вес изделия с коэффициентом динамичности 1,4-1,6.
• Закладные под инженерные системы — пластины с приваренными кронштейнами для крепления трубопроводов, кабельных лотков, вентиляционных коробов, освещения. Размеры 100×150 — 250×300 мм, толщина 8-16 мм. Устанавливаются в стены, перекрытия, колонны на отметках прохождения коммуникаций согласно проекту.
• Нестандартные закладные — сложной пространственной формы для узлов сопряжения конструкций, крепления подвесных путей, монорельсов, ворот, фасадных систем. Изготавливаются по индивидуальным чертежам с 3D-моделированием узлов.

Стоимость закладных деталей

Тип закладной детали	Размеры/параметры	Масса, кг	Цена, руб/шт
Анкерная пластина простая	400×400×20 мм 4 анкера М24×600	18	от 3 200
Анкерная пластина усиленная	600×600×30 мм 8 анкеров М36×800 Рёбра жёсткости	65	от 9 500
Траверса из швеллера	Швеллер 20, L=500 мм 3 анкера М20×400	22	от 3 800
Траверса сварная	Лист 16 мм, H=200 мм, L=600 мм Рёбра, 4 анкера М24×500	35	от 5 600
Опорный столик	200×250×12 мм Рёбра 10 мм 4 отверстия ∅21 мм	8	от 1 600
Закладная под оборудование	500×700×20 мм 6 отверстий ∅45 мм Произвольная форма	55	от 8 200
Монтажная петля	Арматура А500 ∅20 Пластина 150×150×10 Грузоподъёмность 2 тс	3,5	от 850
Закладная под коммуникации	150×200×10 мм Кронштейн труба 40×40 2 анкера М16×300	5	от 1 100
Нестандартная закладная	Пространственная конструкция По индивидуальному чертежу	20-150	от 120 руб/кг

Цены указаны за изготовление с грунтовкой ГФ-021. Покраска эмалью ПФ-115 — +12%, горячее цинкование — +35%. Анкерные стержни из арматуры А400, А500 включены в стоимость.

Производство закладных деталей

Технологический процесс изготовления закладных включает проектирование, раскрой, сварку, контроль:

1. Проектирование и расчёт анкеровки

Отдел проектирования выполняет расчёт закладных деталей по СП 63.13330.2018 (бетонные и железобетонные конструкции) и СП 16.13330.2017 (стальные конструкции). Определяются усилия, передаваемые на закладную деталь от металлоконструкций: вертикальные, горизонтальные, изгибающие моменты. Проверяется несущая способность анкерных стержней на выдёргивание из бетона (контакт с арматурной сеткой, глубина заделки не менее 15d для гладких стержней и 10d для периодического профиля), смятие бетона под пластиной, прочность самой пластины на изгиб. Для тяжёлых нагрузок применяются анкерные плиты на концах стержней (увеличение площади анкеровки в 3-5 раз). Разрабатываются чертежи с указанием размеров пластины, диаметра и длины анкеров, расположения отверстий, мест установки в бетонной конструкции с привязкой к осям.

2. Раскрой листового металла

Пластины вырезаются из листового проката толщиной 10-40 мм на плазменных установках ЧПУ Kjellberg с точностью ±0,5 мм. Одновременно вырезаются отверстия под болты диаметром по расчёту. Для пластин сложной формы (под оборудование, фасадные системы) выполняется раскрой по DXF-файлам с импортом из систем проектирования. Рёбра жёсткости вырезаются из листа 8-16 мм с фаской кромок под сварку 45°. Анкерные плиты — из листа 10-20 мм размером 80×80 — 150×150 мм с центральным отверстием под диаметр анкера.

3. Подготовка анкерных стержней

Анкеры нарезаются из арматурной стали класса А400 (периодический профиль) или А500С (свариваемая) диаметром 12-48 мм. Длина анкера определяется глубиной заделки в бетон (10-20 диаметров) плюс толщина пластины плюс 30-50 мм для приварки. Торцы анкеров обрезаются перпендикулярно оси, зачищаются от окалины. На нижние концы анкеров привариваются анкерные плиты или делается загиб под 90° длиной 10-15 диаметров (крюк) для механического сцепления с бетоном. Для гладких стержней обязательна приварка анкерных плит.

4. Сборка закладной детали

Пластина укладывается на сборочный стол, анкеры устанавливаются вертикально в проектном положении с фиксацией кондукторами или магнитными приспособлениями. Расстояния между анкерами проверяются штангенциркулем или шаблоном (допуск ±2 мм). Перпендикулярность анкеров к плоскости пластины контролируется угольником (отклонение не более 2° на длину 500 мм). Рёбра жёсткости устанавливаются между пластиной и анкерами или по периметру пластины. Прихватки сваркой длиной 30-50 мм.

5. Сварка закладных

Сварка металлоконструкций выполняется полуавтоматической сваркой MIG/MAG (проволока Св-08Г2С 1,0-1,2 мм) или ручной дуговой сваркой электродами УОНИ-13/55, МР-3 диаметром 3-4 мм. Анкеры привариваются к пластине по окружности угловым швом катетом 0,5-0,8 диаметра анкера (для М20 — катет 10-16 мм, для М36 — 18-28 мм). Швы непрерывные для обеспечения герметичности и полной передачи усилий. Рёбра жёсткости привариваются к пластине и анкерам угловыми швами катетом 5-8 мм. Для закладных из свариваемой арматуры А500С режимы сварки по технологическим картам производителя стали.

6. Контроль качества

Проверяется геометрия закладной детали: размеры пластины (±2 мм), расстояния между анкерами (±2 мм), перпендикулярность анкеров к пластине (отклонение не более 3 мм на 500 мм длины), диаметры отверстий (шаблонами). Визуально-измерительный контроль сварных швов на наличие трещин, непроваров, подрезов по ГОСТ 23118-2019. Катет угловых швов проверяется шаблонами Красовского в 5 точках по окружности каждого анкера (разброс не более 1 мм). Для ответственных закладных под тяжёлое оборудование выполняется ультразвуковой контроль швов приварки анкеров.

7. Антикоррозионная защита

Закладные детали, замоноличиваемые в бетон, защищаются от коррозии грунтовкой ГФ-021 в один слой толщиной 40 мкм (бетон сам является защитной средой с pH>12). Части закладных, остающиеся открытыми после бетонирования (траверсы, опорные столики), покрываются грунт-эмалью ГФ-021 + ПФ-115 суммарной толщиной 120 мкм. Для агрессивных сред или наружных конструкций применяется горячее цинкование по ГОСТ 9.307-89 с толщиной покрытия 70-90 мкм. Резьбовые части болтовых отверстий не окрашиваются.

8. Маркировка и упаковка

Каждая закладная деталь маркируется несмываемой краской или клеймением с указанием позиции по чертежам КЖ (конструкции железобетонные), оси установки, отметки. Крупные закладные маркируются с двух сторон для идентификации после установки в опалубку. Упаковка производится по типоразмерам с укладкой на деревянные прокладки для предотвращения повреждения анкеров. Сопроводительная документация: спецификация закладных с привязкой к осям и отметкам, схемы расположения, сертификаты на сталь и арматуру.

Преимущества закладных деталей от ГК «СтилКонстракшн»

• Расчёт анкеровки по СП 63.13330.2018 — все закладные проектируются с проверкой несущей способности анкеров на выдёргивание, смятия бетона, прочности самой детали. Исключаются разрушения узлов при эксплуатации.
• Сварщики НАКС — качество сварки анкеров к пластинам подтверждается аттестацией по РД 03-495-02. Швы без непроваров обеспечивают полную передачу усилий от металлоконструкций на бетон.
• Точность изготовления ±2 мм — применение ЧПУ-раскроя и сборочных кондукторов гарантирует совпадение отверстий закладных с отверстиями крепимых конструкций без подгонки на площадке.
• Комплексные поставки — изготавливаем закладные детали вместе с основными металлоконструкциями каркаса (колонны, балки, фермы), что обеспечивает единую ответственность за узлы сопряжений.
• Короткие сроки — производство партии типовых закладных (50-100 шт) — 8-12 рабочих дней, нестандартных сложной формы — 15-20 дней.
• Техподдержка при монтаже — консультации по установке закладных в опалубку, контролю положения перед бетонированием, фиксации от смещения. При необходимости — выезд инженера на объект для шеф-монтажа.

Этапы изготовления закладных деталей

1. Техническое задание — получаем от заказчика чертежи КЖ (конструкции железобетонные) с расположением закладных, нагрузки на каждую закладную (вертикальные, горизонтальные, моменты), класс бетона конструкций (В15-В40). Для закладных под оборудование — монтажные чертежи производителя с координатами отверстий и усилиями на фундаментные болты.
2. Проектирование закладных — конструкторы выполняют расчёт анкеровки, подбирают диаметр и количество анкеров, толщину пластины, конфигурацию рёбер жёсткости. Разрабатываются чертежи каждой закладной с размерами, сечениями, узлами сварки. Выпускается ведомость закладных деталей с привязкой к осям здания и отметкам. Срок проектирования 2-5 дней.
3. Согласование с заказчиком — передаём чертежи закладных для проверки совместимости с армированием железобетонных конструкций (анкеры не должны попадать в рабочую арматуру), габаритами опалубки, технологией бетонирования. Вносим корректировки при необходимости.
4. Коммерческое предложение — формируем КП с детализацией стоимости: металл пластин (руб/кг), арматура анкеров (руб/т), сварочные работы (руб/шт), покраска (руб/м²). Указываем общую массу закладных, срок изготовления. Срок подготовки КП — 1-2 часа.
5. Договор и производство — заключаем договор, аванс 50% для закупки листового проката и арматуры. Изготовление типовых закладных (до 100 шт) — 8-12 рабочих дней, крупных партий (200-500 шт) — 18-25 дней. Заказчик получает фотоотчёты еженедельно.
6. Контроль качества — проверка размеров закладных по чертежам, качества сварных швов (ВИК 100%), толщины покрытия толщиномером. Выборочные испытания анкеров на выдёргивание для крупных объектов (3-5 образцов на партию 100 шт).
7. Отгрузка с документацией — доставка закладных на объект автотранспортом с разгрузкой вручную или манипулятором. Передача комплекта документов: спецификация с привязкой к осям, схемы установки, сертификаты на сталь и арматуру, паспорта качества.
8. Техподдержка при установке — консультации по креплению закладных в опалубке (вязка к арматурному каркасу проволокой, фиксация распорками), контролю положения после установки (нивелиром, теодолитом), защите от смещения при бетонировании. Рекомендации по срокам распалубки и началу монтажа металлоконструкций (бетон должен набрать 70% прочности, обычно 14-21 день).

Часто задаваемые вопросы

Для расчёта стоимости закладных деталей под ваш проект отправьте чертежи КЖ с указанием нагрузок на sale@gk-sc.ru или звоните +7 (499) 350-85-45. Коммерческое предложение с расчётом анкеровки и чертежами подготовим за 2 часа. Производство в Брянске, доставка в Москву, Калугу, Воронеж, Тулу и другие регионы. Примеры узлов с закладными деталями — в разделе портфолио.
