Сборно-разборные металлоконструкции производим на заводе в Брянске с 2020 года. Выпускаем каркасы быстровозводимых зданий, временные склады, выставочные павильоны, навесы на болтовых соединениях. Завод площадью 5000 м² на ул. Дзержинского обеспечивает полный цикл от проектирования КМ до монтажа на объекте. Конструкции можно демонтировать и перенести на новую площадку без повреждений.
Виды сборно-разборных металлоконструкций
Производим следующие типы разборных конструкций:
- Быстровозводимые ангары — каркасы складов пролётом 12–30 м из профильной трубы на болтах М16–М24
- Временные склады — каркасные конструкции для сезонного хранения товаров, стройматериалов
- Выставочные павильоны — разборные рамные конструкции для выставок, ярмарок, торговых мероприятий
- Навесы и козырьки — консольные системы над входами, разгрузочными площадками, стоянками
- Площадки обслуживания — технологические платформы с лестницами на болтовых соединениях
- Торговые павильоны — каркасы киосков, павильонов, контейнерных конструкций
- Спортивные сооружения — каркасы трибун, раздевалок, крытых спортплощадок
- Модульные здания — блочно-модульные конструкции для офисов, бытовок, вагон-городков
Нужен расчёт стоимости? Отправим КП за 2 часа
+7 (499) 350-85-45Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение | Временные склады, выставочные павильоны, навесы, торговые объекты |
| Пролёты | От 6 м до 30 м (типовые 12, 15, 18, 24 м) |
| Высота | От 3 м до 12 м (типовые 4–8 м) |
| Тип соединений | Болтовые на болтах М16–М30 класса прочности 5.8, 8.8, 10.9 |
| Марки стали | С245, С255 (профильная труба, уголок, швеллер) |
| Профили | Профильная труба 100×100–200×200 мм, уголок 75×75–150×150 мм |
| Срок монтажа | От 3 дней для навесов, до 2 недель для ангаров 18×36 м |
| Количество циклов сборки-разборки | До 10–15 циклов без замены болтовых соединений |
| Антикоррозионная защита | Грунт ГФ-021 + эмаль ПФ-115 (120–160 мкм), возможно цинкование |
| Срок изготовления | От 14 рабочих дней (зависит от объёма и сложности) |

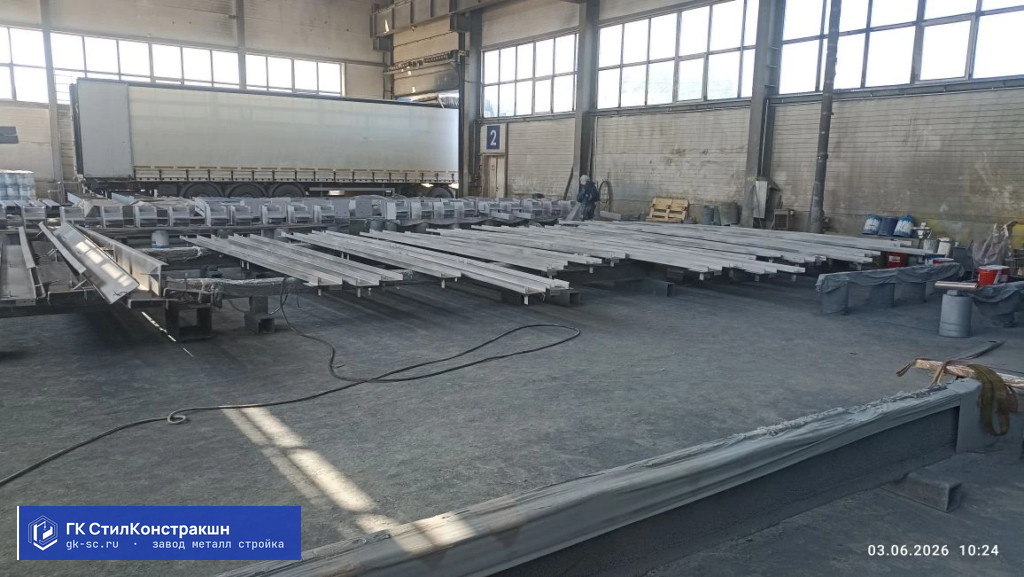

Производство сборно-разборных конструкций
Технологический процесс на заводе:
- Проектирование — разработка КМ/КМД с узлами на болтовых соединениях, унификация элементов для быстрого монтажа
- Расчёт соединений — расчёт болтовых соединений на срез, растяжение, смятие по СП 16.13330.2017
- Закупка металла — прокат с сертификатами, болты и гайки класса прочности 5.8 или 8.8
- Резка заготовок — на ленточнопильных станках и установках плазменной резки, точность ±1 мм
- Сверление отверстий — сверление на станках с кондукторами для обеспечения взаимозаменяемости элементов
- Сварка узлов — сварка усиливающих косынок, фланцев, базовых узлов на стендах
- Контроль геометрии — проверка размеров элементов, межосевых расстояний отверстий лазерными дальномерами
- Дробеструйная обработка — очистка поверхности до степени Sa 2½ по ISO 8501-1
- Грунтование и окраска — нанесение грунта ГФ-021 и эмали ПФ-115 в 2 слоя, возможно горячее цинкование
- Маркировка — каждый элемент маркируется по КМД для удобства монтажа и демонтажа
- Комплектация — упаковка элементов, крепежа, схемы сборки в единый комплект для отгрузки
Нужен расчёт стоимости? Отправим КП за 2 часа
+7 (499) 350-85-45Преимущества сборно-разборных конструкций
- Быстрый монтаж — каркас ангара 18×36 м собирается за 7–14 дней без сварки на объекте
- Мобильность — возможность демонтажа и переноса конструкции на новую площадку без повреждений
- Взаимозаменяемость — элементы унифицированы, можно заменить повреждённую деталь без переделки всего узла
- Минимум квалификации монтажников — сборка выполняется бригадой 3–4 человека с гаечными ключами
- Отсутствие сварки на объекте — все сварные работы выполнены на заводе, на стройплощадке только болтовая сборка
- Экономия на фундаменте — лёгкие конструкции требуют облегчённого фундамента (столбчатого, свайного)
- Возможность расширения — каркас можно нарастить в длину добавлением секций
- Многократное использование — конструкции выдерживают до 10–15 циклов сборки-разборки
Этапы работы над проектом
- Заявка — вы отправляете техническое задание с указанием габаритов, назначения, срока эксплуатации
- Коммерческое предложение — расчёт стоимости конструкций, крепежа, доставки, монтажа за 2 часа
- Договор — заключаем договор подряда, вы вносите аванс 50%
- Проектирование — разработка КМ/КМД с узлами на болтах, схемы сборки для монтажников
- Производство — изготовление элементов на заводе, фото/видео отчёты по этапам
- Контроль качества — проверка геометрии элементов, взаимозаменяемости, качества покрытия
- Комплектация — упаковка элементов по узлам, крепежа в отдельные коробки, схемы сборки
- Отгрузка — погрузка, доставка на объект автотранспортом до 20 тонн
- Монтаж — выполняем монтаж бригадой 3–4 человека, срок 3–14 дней в зависимости от габаритов
- Инструктаж — обучаем ваших специалистов правилам демонтажа, хранения, повторной сборки
- Приёмка — подписание акта выполненных работ, передача документации, запасного крепежа
Нужен расчёт стоимости? Отправим КП за 2 часа
+7 (499) 350-85-45Часто задаваемые вопросы
Сборно-разборные конструкции на болтах класса прочности 5.8 выдерживают до 10 циклов сборки-разборки. На болтах 8.8 или 10.9 — до 15 циклов. После каждого демонтажа рекомендуем проверять состояние резьбы болтов и гаек. При износе резьбы меняем крепёж (стоимость 2–5% от цены конструкции). Элементы каркаса (профильная труба, уголки) служат весь срок без замены.
Сборно-разборные конструкции соединяются только болтами без сварки на объекте. Это ускоряет монтаж в 2–3 раза и позволяет демонтировать здание для переноса. Минус — масса каркаса на 10–15% больше сварного за счёт усиливающих косынок и фланцев. Стоимость изготовления на 5–10% выше из-за точного сверления отверстий. Жёсткость узлов на 10–20% ниже сварных.
Да, сборно-разборные конструкции подходят для постоянной эксплуатации. При использовании высокопрочных болтов класса 8.8 или 10.9 и качественной антикоррозионной защиты срок службы составляет 50+ лет без демонтажа. Такие конструкции не уступают сварным по надёжности. Преимущество — возможность расширения здания в будущем простым добавлением секций.
Для ангара 18×36 м (648 м²) высотой 6 м масса металлоконструкций составит 30–35 тонн (46–54 кг/м²). Стоимость изготовления с грунтом+эмалью — 85 000–105 000 ₽/т, итого 2 550 000–3 675 000 ₽. Крепёж (болты, гайки, шайбы) — 150 000–200 000 ₽. Монтаж — от 15 000 ₽/т, итого 450 000–525 000 ₽. Общая стоимость под ключ — 3 150 000–4 400 000 ₽. Точный расчёт по ТЗ за 2 часа.
Навес 6×12 м — 2–3 дня (бригада 3 человека). Ангар 12×24 м — 5–7 дней. Ангар 18×36 м — 10–14 дней. Срок включает установку колонн, монтаж ферм краном, сборку связей, затяжку болтов. Для сравнения: сварной каркас аналогичных размеров монтируется в 1,5–2 раза дольше из-за сварки монтажных стыков и контроля швов.
Для заказа сборно-разборных металлоконструкций отправьте техническое задание на sale@gk-sc.ru или позвоните +7 (499) 350-85-45. Выполняем изготовление металлоконструкций на заказ и производство по чертежам. Работаем с проектами любой сложности от лестниц и ограждений до каркасных зданий. Также производим ферменные конструкции, рамные конструкции и нестандартные металлоконструкции.
