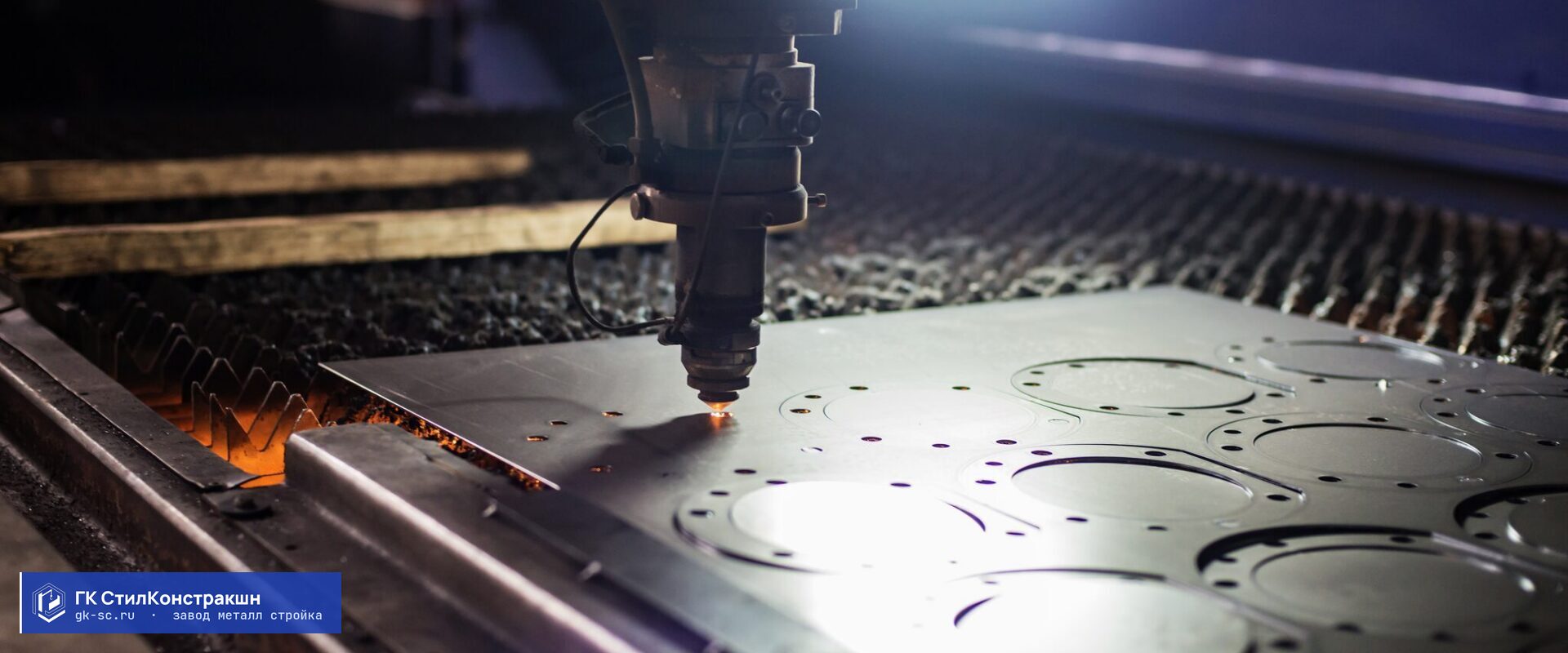

Лазерная резка металла — это бесконтактный раскрой листового проката сфокусированным лучом световой энергии мощностью 3-6 кВт. Лазер нагревает металл до температуры плавления (1500-1800°C), одновременно выдувая расплав струёй кислорода или азота под давлением 15 бар. ГК «СтилКонстракшн» выполняет лазерную резку на волоконном станке с ЧПУ: режем листы толщиной от 0,5 до 20 мм, точность позиционирования ±0,1 мм, ширина реза 0,2-0,5 мм. Работаем со сталью, нержавейкой, алюминием. Используем управляющие программы из проектов КМД, что исключает ошибки при раскрое деталей металлоконструкций.
Преимущества лазерной резки перед другими методами
Лазерная резка даёт самую высокую точность среди термических методов: отклонение от чертежа не более ±0,1 мм, ширина реза 0,2-0,5 мм против 3-5 мм у плазмы. Кромка получается чистой, без окалины и грата — детали готовы для сварки без дополнительной механической обработки. Зона термического влияния всего 0,3-0,5 мм (у плазмы — до 3 мм), поэтому нет температурных деформаций листа.
Для тонких листов 1-3 мм лазер режет в 5-7 раз быстрее плазменной резки: скорость до 15 м/мин против 2-3 м/мин. Это критично для серийного производства металлоизделий, когда нужно раскроить сотни одинаковых деталей за смену. Лазер не изнашивает режущий инструмент (нет физического контакта с металлом), расходники — только защитные стёкла и газ.
- Точность ±0,1 мм: вырезаем детали с жёсткими допусками, сложные контуры с радиусами от 0,5 мм
- Чистая кромка: без грата, окалины, температурных деформаций — готова под сварку
- Высокая скорость: резка 1 мм стали — до 15 м/мин, 3 мм — до 8 м/мин
- Сложная геометрия: прорезаем острые углы, тонкие перемычки 1 мм, отверстия Ø2 мм
- Минимальные отходы: ширина реза 0,2-0,5 мм, экономия металла при раскрое на 3-5%
Нужен расчёт стоимости? Отправим КП за 2 часа
+7 (499) 350-85-45Стоимость лазерной резки металла
| Толщина металла, мм | Цена за 1 п.м реза (сталь), ₽ | Цена за 1 п.м реза (нержавейка), ₽ | Скорость резки, м/мин |
|---|---|---|---|
| 0,5-1 мм | 30 | 40 | до 15 |
| 1,5-2 мм | 40 | 55 | до 12 |
| 3 мм | 55 | 75 | до 8 |
| 4-5 мм | 75 | 100 | до 5 |
| 6-8 мм | 100 | 140 | до 3 |
| 10-12 мм | 140 | 200 | до 2 |
| 15-20 мм | от 200 | от 300 | до 1 |
Минимальная стоимость заказа — 3 000 ₽. Для партий от 500 кг раскроя даём скидку 10%. Нержавейка дороже углеродистой стали на 30-40% (используем азот вместо кислорода для защиты от окисления кромки). Алюминий режем до 12 мм, цена +50% к тарифу стали (требуется повышенная мощность лазера). Срок выполнения: простой раскрой — 1 день, фигурная резка — 2-3 дня. Работаем со своим прокатом и материалом заказчика.
Технология лазерной резки на волоконном станке
Волоконный лазер генерирует луч в оптоволоконном кабеле, фокусирует его линзой в пятно диаметром 0,1-0,2 мм. Мощность 4 кВт концентрируется на площади 0,03 мм² — плотность энергии достаточна для мгновенного расплавления стали. Одновременно через сопло подаётся струя кислорода (для стали) или азота (для нержавейки, алюминия) под давлением 15 бар — газ выдувает расплав из зоны реза.
Процесс управляется ЧПУ: загружаем чертежи DXF в CAM-программу, оптимизируем раскладку деталей на листе, генерируем траектории резки с учётом ширины реза 0,3 мм. Станок автоматически выбирает точки врезки (обычно внутри контура детали, чтобы не портить кромку), последовательность резки (сначала внутренние отверстия, затем наружный контур). Скорость резки регулируется в зависимости от толщины: 1 мм — 15 м/мин, 10 мм — 2 м/мин.
Лист укладываем на щелевой стол с вакуумным прижимом — исключается деформация от собственного веса и температурного расширения. После резки детали охлаждаются 2-3 минуты, затем снимаем с стола. Кромка не требует зачистки: шероховатость Ra 6,3-12,5 (у плазмы Ra 25-50), угол наклона не более 1° от вертикали. Для закладных деталей и ответственных узлов дополнительно контролируем геометрию цифровым штангенциркулем с точностью 0,01 мм.
Нужен расчёт стоимости? Отправим КП за 2 часа
+7 (499) 350-85-45Преимущества лазерной резки в ГК СтилКонстракшн
- Волоконный лазер 4 кВт: режет сталь до 20 мм, нержавейку до 15 мм, алюминий до 12 мм
- Точность ±0,1 мм: для деталей с жёсткими допусками, сложных контуров, мелких отверстий
- Чистая кромка Ra 6,3: без грата, окалины, термических деформаций — готова под сварку
- Скорость до 15 м/мин: для тонких листов 1-3 мм — в 5 раз быстрее плазмы
- Щелевой стол с вакуумом: исключает деформацию листа, обеспечивает стабильную фокусировку луча
- Оптимизация раскроя: CAM-программа размещает детали с зазором 2 мм, отходы не более 3-5%
- Собственный склад металла: сталь 1-12 мм, нержавейка 12Х18Н10Т 1-6 мм в наличии
Этапы работы по лазерной резке
- Получение чертежей. Заказчик передаёт файлы DXF, DWG с контурами деталей. Указываем толщину металла, марку материала (сталь С245, нержавейка 12Х18Н10Т, алюминий АМг3), количество деталей. Если чертежей нет — оцифровываем эскизы или образцы.
- Расчёт стоимости. Считаем длину реза в погонных метрах, умножаем на тариф (зависит от толщины и материала). Добавляем стоимость проката, если режем из нашего металла. Готовим коммерческое предложение за 2 часа.
- Оптимизация раскладки. Инженер размещает детали на листе в CAM-программе Lantek Expert. Зазор между деталями — 2 мм, расстояние до края листа — 5 мм. Для серийных партий делаем несколько вариантов, выбираем самый экономичный.
- Резка на ЧПУ станке. Загружаем управляющую программу G-code, укладываем лист на стол, включаем вакуумный прижим. Лазер прожигает врезку, движется по траектории, вырезает контуры. Оператор контролирует качество реза через камеру.
- Контроль качества. Проверяем геометрию деталей цифровым штангенциркулем (точность 0,01 мм). Контролируем кромку: грат отсутствует, шероховатость Ra 6,3-12,5, угол наклона не более 1°. Для ответственных деталей измеряем все размеры по чертежу.
- Маркировка и упаковка. Наносим номера деталей лазерной гравировкой или краской. Укладываем на поддоны, перекладываем картоном (чтобы не поцарапать). Для мелких деталей упаковываем в коробки с маркировкой.
- Отгрузка или передача в производство. Детали отгружаем заказчику или передаём в цех для дальнейшей обработки: гибка на листогибе, сверление отверстий, сварка в узлы нестандартных МК.
Нужен расчёт стоимости? Отправим КП за 2 часа
+7 (499) 350-85-45Часто задаваемые вопросы
Наш волоконный лазер 4 кВт режет углеродистую сталь до 20 мм, нержавейку 12Х18Н10Т до 15 мм, алюминий АМг3 до 12 мм. Для заготовок толще 20 мм рекомендуем плазменную резку — она экономичнее и быстрее на толстых листах. Лазер эффективен для тонкого и среднего металла (0,5-12 мм), где требуется высокая точность.
Лазер даёт точность ±0,1 мм (плазма ±1 мм), ширину реза 0,3 мм (плазма 3-5 мм), чистую кромку без грата. Зона термического влияния 0,5 мм (плазма 3 мм) — нет температурных деформаций. Для тонких листов 1-3 мм лазер режет в 5 раз быстрее. Минус лазера — ограничение по толщине до 20 мм, плазма режет до 100 мм.
Нет, кромка после лазера готова под сварку без дополнительной обработки. Грат отсутствует, шероховатость Ra 6,3-12,5, окалины нет. Для деталей с особыми требованиями (фланцы, опорные плиты) можем дополнительно фрезеровать кромку до Ra 3,2, но обычно это не требуется. Это одно из главных преимуществ лазера перед плазмой и газовой резкой.
Да, минимальный диаметр отверстия равен толщине металла. Для листа 3 мм — отверстия от Ø3 мм, для 10 мм — от Ø10 мм. Отверстия меньшего диаметра прожигаются, но кромка получается неровной. Если нужны мелкие отверстия Ø6-8 мм в толстом металле — сначала лазером прожигаем Ø4 мм, затем рассверливаем на станке до нужного размера.
Лист нержавейки 12Х18Н10Т толщиной 3 мм размером 1500×3000 мм режем на детали по чертежам. Стоимость резки — 75 ₽ за погонный метр. Например, раскрой на 20 прямоугольных заготовок (общая длина реза 80 метров) — 6 000 ₽. Добавляем стоимость материала: лист весит 106 кг, цена нержавейки 200 000 ₽/тонна, итого 21 200 ₽. Общая стоимость: 27 200 ₽, срок — 1-2 дня.
Закажите лазерную резку металла в ГК «СтилКонстракшн»: раскроим листы толщиной до 20 мм на волоконном станке ЧПУ с точностью ±0,1 мм. Работаем со сталью, нержавейкой, алюминием. Чертежи DXF, оптимизация раскладки, чистая кромка без грата. Коммерческое предложение готовим за 2 часа. Звоните: +7 (499) 350-85-45 или пишите на sale@gk-sc.ru. Наш завод в Брянске — полный цикл: резка, сварка, покраска, монтаж.
