Лестница для объекта РЖД

Лестница для объекта РЖД

ОАО «РЖД» — крупнейшая транспортная компания России, предъявляющая повышенные требования к надёжности и безопасности инфраструктурных конструкций. Для одного из объектов железнодорожной инфраструктуры потребовалось изготовить стальную лестницу с площадками, обеспечивающую безопасный доступ обслуживающего персонала к технологическому оборудованию.

Задача клиента

Спроектировать и изготовить маршевую лестницу наружного исполнения для объекта РЖД с перепадом высот 12 м. Конструкция должна соответствовать требованиям промышленной безопасности, выдерживать нагрузку от одновременного прохода группы работников с инструментом, эксплуатироваться при температурах от -40°С до +50°С.

Решение

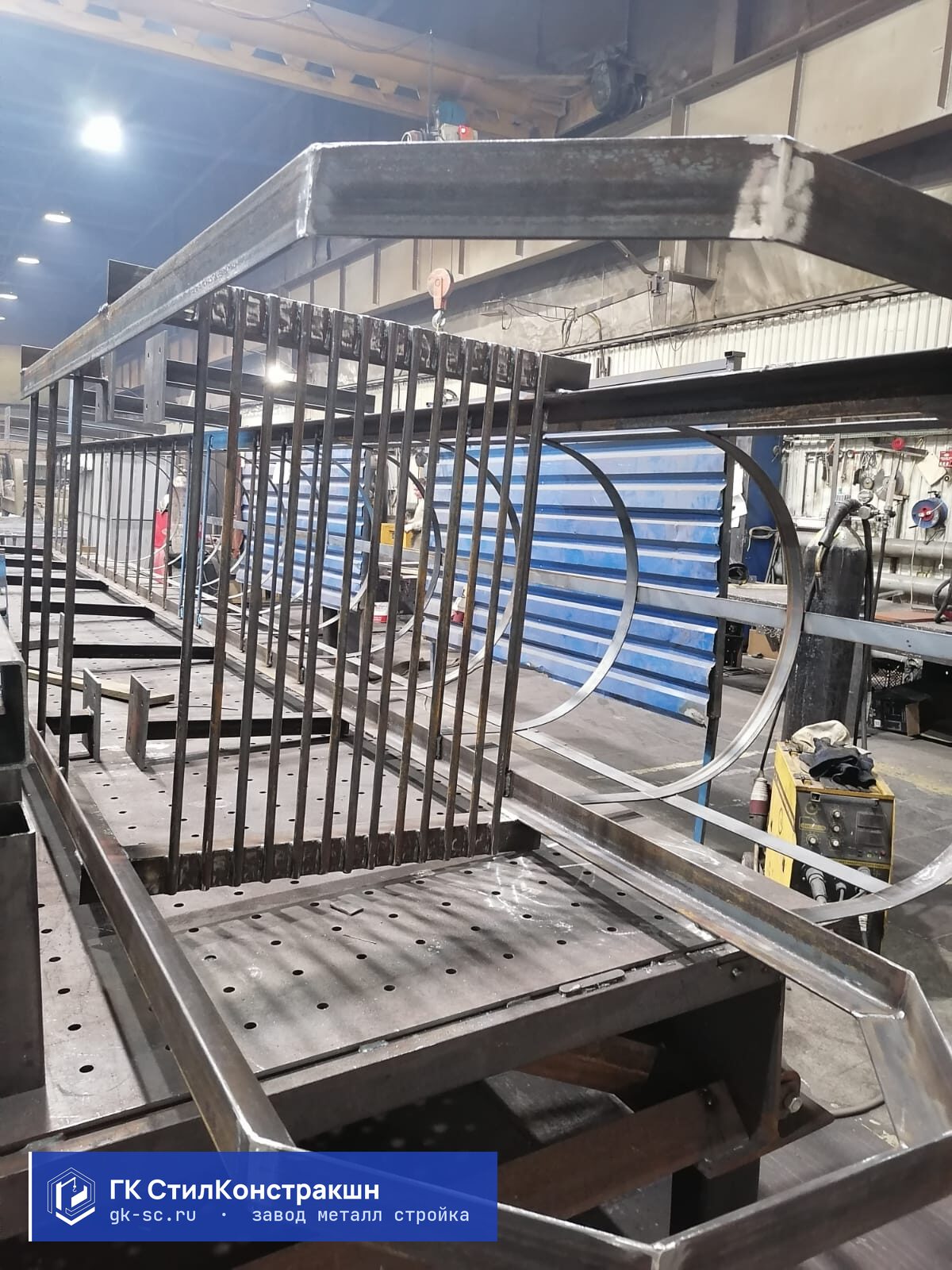

ГК СтилКонстракшн разработала четырёхмаршевую лестницу с промежуточными площадками на каждом повороте. Несущие косоуры выполнены из швеллера 18П, ступени — из рифлёного листа 5 мм с антискользящей поверхностью. Площадки — из просечно-вытяжного листа (ПВЛ) 4 мм на каркасе из уголка 75×75×6. Ограждения высотой 1200 мм с вертикальными стойками через 150 мм исключают проваливание предметов. Вся конструкция жёстко закреплена к существующему каркасу здания через закладные детали.

Особенности проекта

Учитывая эксплуатацию на объекте РЖД, сталь С345 выбрана с гарантией ударной вязкости при -40°С (категория поставки 3пс). Все сварные швы — стыковые и угловые — выполнены с полным проплавлением, контроль по ГОСТ 3242-79 (визуальный + УЗК 50%). Антикоррозионное покрытие — горячее цинкование толщиной 80 мкм, обеспечивающее срок службы до 30 лет без подкраски. Это особенно важно для объектов РЖД, где обслуживание покрытия затруднено.

Результат

Лестница массой 8 тонн изготовлена за 18 рабочих дней. Монтаж выполнен в два дня бригадой из 4 человек. Конструкция прошла приёмку представителями РЖД и эксплуатируется без замечаний.
