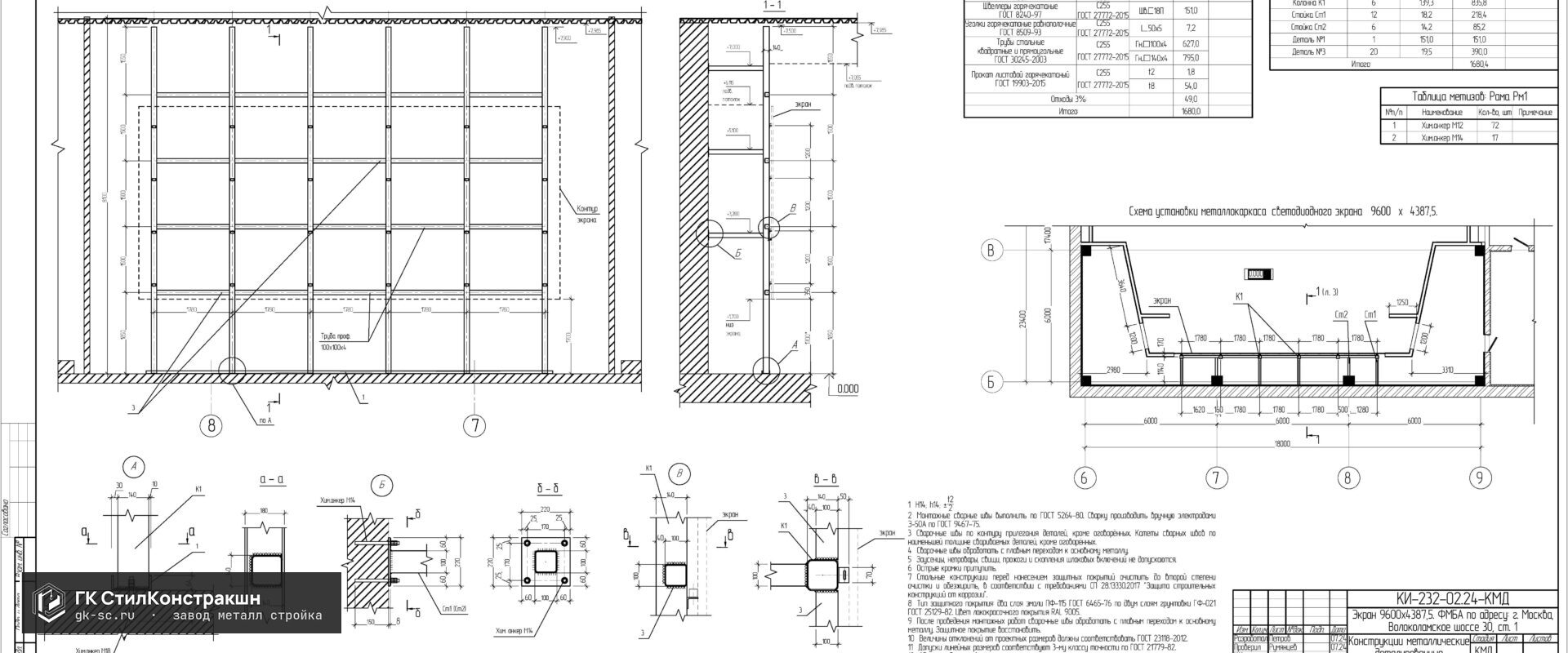

Разработка чертежей КМД — деталировка металлоконструкций

Пришлите задание, чертежи или фото объекта - КП за 2 часа, каждая работа в нём идёт отдельной строкой. Работаем с юрлицами и ИП по своему договору.

Расчёт бесплатный

Пришлите задание - КП за 2 часа

Чертежи КМ, КМД или ТЗ: PDF, DWG, Excel, архив до 50 МБ

Работаем с юрлицами и ИП. Расчёт ни к чему не обязывает.

Разработка чертежей КМД — это перевод проектной стадии КМ в рабочую деталировочную документацию, по которой завод режет, сверлит, собирает и сваривает каждый элемент металлоконструкции. Без КМД металл не запустить в производство: именно эти чертежи содержат точные размеры деталей, разметку отверстий, спецификации болтов и сварных швов, ведомости отправочных марок. По сути, КМД — это «инструкция по сборке» каркаса, без которой даже самый качественный комплект КМ остаётся набором схем.

ГК «СтилКонстракшн» (ООО «ЗМК «СтилКонстракшн»») разрабатывает чертежи КМД на собственном проектном отделе — 50+ инженеров, офис в Москве, производство в Брянской области мощностью 6000 т/год и площадью 7 000 м². Мы делаем деталировку и под собственное изготовление, и для сторонних заводов. Цена — от 1 200 ₽/т при объёме от 50 т, срок — от 14 дней под комплект средней сложности. Ниже разберём, что такое разработка чертежей КМД, что входит в комплект, как формируется цена и сроки, как мы выстраиваем процесс и почему деталировку выгодно заказывать у завода-изготовителя.

Что такое разработка чертежей КМД и зачем она нужна

КМД расшифровывается как «конструкции металлические деталировочные». Это рабочая стадия проектирования, которая идёт после стадии КМ («конструкции металлические»). Если КМ отвечает на вопрос «какая схема каркаса, какие сечения и нагрузки», то КМД отвечает на вопрос «как именно изготовить каждую деталь и собрать её в монтажный узел». Многие заказчики, впервые столкнувшись с проектированием металлоконструкций, спрашивают: разработка чертежей КМД — что это такое и почему нельзя обойтись одним комплектом КМ. Ответ простой: КМ и КМД решают разные задачи и адресованы разным людям.

Разработка чертежей КМД нужна по трём причинам. Во-первых, по комплекту КМ напрямую запустить производство нельзя — там нет деталировки отверстий, длин резов, разделки кромок под сварку, ведомостей метизов. Во-вторых, КМД устраняет противоречия проекта КМ до того, как они превратятся в брак металла: инженер-деталировщик пересчитывает узлы, проверяет геометрию и сходимость элементов. В-третьих, по КМД формируются ведомости отправочных марок и спецификации металлопроката — без них невозможно корректно заказать металл, скомплектовать отгрузку и спланировать монтаж.

На практике пропуск стадии КМД или экономия на ней оборачивается дороже самой разработки. Цех, получив только КМ, либо встаёт и ждёт деталировку, либо начинает «додумывать» узлы на месте — и то и другое ведёт к перерасходу металла, переделкам и срыву сроков отгрузки. Грамотная разработка чертежей КМД, наоборот, делает изготовление предсказуемым: каждая деталь имеет однозначный чертёж, каждый рез и отверстие пронумерованы, а сварщик знает катет и тип каждого шва.

Чем разработка КМД отличается от разработки КМ

Главное отличие — степень детализации и адресат документа. КМ адресован конструктору и согласующим органам, КМД — цеху, ОТК и монтажникам. Стадия КМ оперирует расчётной моделью и общей схемой, стадия КМД — конкретными деталями и технологией изготовления. Мы подробно разбирали это в материале «Что такое КМ и КМД: разница, состав, стоимость разработки» и в статье «Проектирование КМД и КМ — в чём разница и что нужно заказчику».

Параметр Стадия КМ Стадия КМД
Назначение Проектная схема каркаса Рабочая документация для изготовления
Кто разрабатывает Конструктор-проектировщик Инженер-деталировщик
Уровень детализации Сечения, нагрузки, схема узлов Каждая деталь, отверстия, швы, марки
Адресат документа Заказчик, экспертиза Цех, ОТК, монтажная бригада
Состав выпуска Расчётная записка, схемы Деталировки, чертежи марок, ведомости, спецификации
Основа разработки Задание на проектирование, нагрузки Согласованный комплект КМ

Подробный разбор каждой стадии — в базе знаний: «Стадия КМ: что входит, кто разрабатывает, сроки» и «Стадия КМД: деталировочные чертежи от А до Я». Общий обзор направления — в разделе «Проектирование металлоконструкций».

Что входит в комплект чертежей КМД

Комплект КМД — это не один лист, а структурированный пакет рабочей документации. По ГОСТ 21.502 и СП 53-101 в него входят несколько обязательных разделов. От полноты комплекта напрямую зависит, сколько вопросов прилетит из цеха в процессе изготовления, и насколько точно будет заказан металл.

  • Общие данные. Ведомость рабочих чертежей, общие указания, перечень применяемых марок стали и метизов, требования к сварке, антикоррозийной защите, контролю качества.
  • Монтажные схемы. Расположение отправочных марок в пространстве каркаса, привязки к осям, отметки, схема монтажных стыков и последовательность сборки на объекте.
  • Чертежи отправочных марок. Каждая марка — балка, колонна, ферма, связь, прогон — оформляется отдельным чертежом со сборочным видом и составом деталей.
  • Деталировки. Развёртки каждой детали с размерами, разметкой отверстий, разделкой кромок под сварку, обозначением гибов.
  • Ведомость отправочных марок. Перечень всех марок с количеством, массой и габаритами — основа для логистики, погрузки и монтажа.
  • Спецификация металлопроката. Сводный заказной сортамент: профиль, марка стали, длина, масса — по этому документу комплектуется металл на складе.
  • Спецификация метизов. Болты, гайки, шайбы по классам прочности и типоразмерам с указанием количества.
  • Ведомость сварных швов. Тип шва, катет, протяжённость — основа для расчёта объёма сварочных работ и расхода электродов.

Дополнительно в комплект могут входить чертежи нетиповых узлов, схемы устройства монтажных приспособлений и ведомость отгрузочных элементов. Объём комплекта прямо влияет на трудоёмкость, поэтому состав КМД фиксируется в задании на разработку. Влияние состава комплекта на бюджет проекта мы детально расписали в материале «Разработка КМД — стоимость, сроки, состав документации».

В каком виде передаётся комплект КМД

Готовый комплект мы передаём заказчику в рабочих форматах: чертежи в PDF и DWG, ведомости и спецификации в Excel, при необходимости — экспорт 3D-модели в формате IFC для BIM-координации со смежными разделами. Для цеха дополнительно формируются NC-файлы и DSTV-разметка для станков с ЧПУ — это позволяет вести резку и сверление без ручного ввода координат и снижает риск человеческой ошибки.

Цена разработки чертежей КМД

Стоимость разработки чертежей КМД считается за тонну металлоконструкций по проекту. Это удобно: чем крупнее объект, тем ниже удельная цена деталировки, потому что в комплекте появляются типовые повторяющиеся марки, а постоянные затраты на проект «размазываются» на больший тоннаж. Мы работаем без скрытых доплат — цена фиксируется в договоре после анализа исходного комплекта КМ.

Тип конструкций Сложность деталировки Цена Объём
Каркасы, балки, прогоны, фахверк Стандартная от 1 200 ₽/т при объёме от 50 т
Фермы, связи, рамные узлы Средняя от 4 500 ₽/т при объёме от 30 т
Сложные узлы, нетиповые конструкции Повышенная от 6 000 ₽/т при объёме от 15 т
Малотоннажные заказы (до 15 т) Любая от 8 000 ₽/т с НДС фикс по комплекту

Что влияет на стоимость разработки КМД

  • Тоннаж проекта. При объёме от 50 т удельная цена ниже; малотоннажные комплекты считаются дороже за тонну из-за фиксированных затрат на проект — анализ КМ, настройка модели, нормоконтроль не зависят от веса каркаса.
  • Сложность узлов. Рамные и фланцевые соединения, нетиповые фасонки, узлы с накладками требуют в разы больше инженерных часов, чем типовые балочные стыки на болтах.
  • Качество исходного КМ. Полный и непротиворечивый комплект КМ ускоряет деталировку и удешевляет её; неполный КМ требует дополнительных запросов, согласований и доработок.
  • Срочность. Сжатые сроки означают параллельную работу нескольких деталировщиков и закладываются в цену отдельной строкой.
  • Повторяемость марок. Типовые здания с одинаковыми рамами и прогонами деталируются быстрее — однажды отрисованная марка тиражируется.

Для каркасов МКД действуют отдельные условия — см. «КМД для МКД на стальном каркасе — деталировка от 3 000 ₽/тонна». Полная услуга проектирования КМ и КМД представлена на странице «Проектирование металлоконструкций КМ и КМД». Голую цифру «вообще» назвать нельзя — точную стоимость по вашему объекту мы определим после анализа комплекта КМ, оставьте заявку на расчёт.

Сроки разработки чертежей КМД

Срок разработки чертежей КМД зависит от тоннажа, сложности узлов и полноты исходного комплекта КМ. Мы не называем сроки «вообще» — каждый срок привязан к конкретному объёму и подтверждается графиком работ в договоре. Это принципиальная позиция: обещание «КМД за неделю» без указания тоннажа и сложности — маркетинговая уловка, которая на практике приводит к срыву графика.

Объём конструкций Тип объекта Срок разработки КМД
до 30 т Навесы, площадки, малые каркасы от 7 рабочих дней
30–100 т Складские и производственные здания от 14 рабочих дней
100–300 т Многопролётные ангары, цеха от 25 рабочих дней
от 300 т Крупные промышленные объекты, МКД по графику, выпуск секциями

На крупных проектах мы не ждём готовности всего комплекта — КМД выпускается секциями (захватками), чтобы цех начинал изготовление первой партии, пока деталировщики работают над остальными. Это сокращает общий срок «от заказа до отгрузки» и позволяет синхронизировать проектирование с производственным графиком завода.

От чего отсчитывается срок

Важный нюанс: срок разработки КМД стартует не от даты подписания договора, а от момента передачи полного и согласованного комплекта КМ. Неполный или противоречивый КМ автоматически сдвигает график — деталировщик не может построить корректную модель без однозначных исходных данных. Поэтому первый этап работы — проверка комплектности КМ; чем быстрее заказчик закрывает вопросы по исходным данным, тем раньше начинается отсчёт срока выпуска чертежей.

Как мы разрабатываем чертежи КМД: этапы работы

Разработка чертежей КМД в ГК «СтилКонстракшн» — это регламентированный процесс с контролем на каждом шаге. Деталировщик не работает «в вакууме»: над проектом стоят ведущий инженер и нормоконтроль, а на стадии изготовления подключается ОТК завода.

Этап 1. Анализ исходных данных

Принимаем комплект КМ, проверяем его на полноту и внутренние противоречия. Сверяем сечения, узлы, нагрузки, отметки и привязки. Если КМ неполный — формируем перечень вопросов и согласуем с заказчиком до старта деталировки. Этот этап экономит недели на переделках: ошибку проще исправить в исходных данных, чем в готовом комплекте на 200 листов.

Этап 2. Построение 3D-модели

Каркас собирается в BIM-среде (Tekla Structures, Advance Steel) как трёхмерная модель. Модель «ловит» коллизии — пересечения элементов, нестыковки узлов, нехватку зазоров под сварку — которые на плоских чертежах КМ незаметны. О роли цифровой модели в проектировании — в материале «BIM-проектирование металлоконструкций».

Этап 3. Деталировка и выпуск чертежей

Из 3D-модели автоматически генерируются чертежи отправочных марок, деталировки, ведомости и спецификации. Инженер дорабатывает узлы, проставляет требования к сварке и антикоррозийной защите, оформляет листы по ГОСТ. На этом этапе модель становится единым источником данных: любое изменение узла автоматически отражается во всех связанных чертежах и ведомостях.

Этап 4. Нормоконтроль и согласование

Готовый комплект проходит внутренний нормоконтроль — отдельный специалист проверяет соответствие комплекту КМ, требованиям ГОСТ и комплектность выпуска. После этого комплект передаётся заказчику на согласование, замечания фиксируются и отрабатываются.

Этап 5. Передача в производство

Согласованный КМД уходит в цех. При изготовлении на нашем заводе деталировщик остаётся на связи с производством и оперативно отвечает на вопросы ОТК и мастеров участков. Как выстроена цепочка от чертежей до отгрузки — в статье «Изготовление МК по чертежам: от КМД до отгрузки».

Типовые ошибки, которые мы отлавливаем уже на этапе анализа КМ, собраны в материале «Топ-10 ошибок в проектировании металлоконструкций». Знание этих ошибок «в лицо» — одна из причин, почему деталировщик завода видит проблему КМ раньше, чем она дойдёт до цеха.

Преимущества разработки КМД на заводе СтилКонстракшн

Заказывать разработку чертежей КМД у завода-изготовителя выгоднее, чем у отдельного проектного бюро: деталировщик и цех говорят на одном языке, а ответственность за весь цикл лежит на одном подрядчике. Это устраняет классический конфликт «проектировщик отдал чертежи — завод сказал, что так не изготовить».

  • Собственный проектный отдел. 50+ инженеров, без передачи работы на субподряд — это прямой контроль качества и сроков.
  • Лицензионный софт. Tekla Structures и Advance Steel — деталировка ведётся в BIM-модели с автоматическим контролем коллизий и генерацией чертежей.
  • Деталировщик понимает производство. Чертежи КМД сразу учитывают реальные возможности цеха: парк станков, габариты резки, технологию сварки, грузоподъёмность кранов.
  • Полный цикл под ключ. Разработка КМД, изготовление 6000 т/год на площади 7 000 м², ЛКМ и монтаж — один договор, одна зона ответственности.
  • КМД для сторонних заводов. Разрабатываем деталировку и отдельной услугой — если изготовление вы планируете на другой производственной площадке.
  • Нормоконтроль. Каждый комплект проверяется отдельным специалистом до передачи заказчику — это снижает количество замечаний и итераций согласования.
  • Технологичные чертежи. Мы деталируем так, чтобы металл резался с минимальными отходами, а сборка велась удобными монтажными марками.

Если вам нужна не только деталировка, но и проектная стадия — мы разрабатываем КМ: см. «Проектирование КМ металлоконструкций в Москве». Для каркасов МКД действует отдельное направление — «Проектирование МКД на стальном каркасе». Производство по уже готовым чертежам — «Производство металлоконструкций по чертежам в Москве».

Типичные ошибки в чертежах КМД и как мы их предотвращаем

Качество разработки чертежей КМД определяется не только аккуратностью оформления, но и тем, насколько комплект «дружелюбен» к производству. Ниже — ошибки, которые чаще всего встречаются в КМД от непрофильных исполнителей, и то, как мы их исключаем.

Ошибка в КМД Последствие на производстве Как мы предотвращаем
Несходимость узлов в модели Брак деталей, переделка отправочных марок Сборка каркаса в 3D с контролем коллизий
Неполная разметка отверстий Сверление «по месту», нестыковка на монтаже Деталировка каждого отверстия с координатами
Ошибки в спецификации металлопроката Недозаказ или перерасход металла Спецификация генерируется из модели автоматически
Неуказанные параметры сварных швов Вопросы сварщиков, простой участка Ведомость швов с типом и катетом каждого шва
Габариты марок без учёта транспорта Невозможность вывезти элемент с завода Разбивка на отгрузочные марки под габарит

Главный инструмент против ошибок — BIM-модель как единый источник данных и обязательный нормоконтроль. Когда чертежи, ведомости и спецификации генерируются из одной модели, они физически не могут противоречить друг другу. А отдельный специалист нормоконтроля проверяет комплект «свежим взглядом» до того, как он уйдёт заказчику и в цех. Подробнее о подводных камнях проектирования — в материале «Топ-10 ошибок в проектировании металлоконструкций».

Получить расчёт стоимости разработки КМД

Чтобы назвать точную цену и срок разработки чертежей КМД по вашему объекту, нам нужен комплект КМ или хотя бы общая схема каркаса с указанием тоннажа и типа конструкций. После анализа исходных данных мы фиксируем стоимость за тонну и график выпуска документации в договоре — без скрытых доплат в процессе работы.

Оставьте заявку на сайте или пришлите проект КМ — проектный отдел ГК «СтилКонстракшн» подготовит расчёт стоимости разработки КМД и предложит оптимальный график выпуска. Москва — приём заявок, переговоры и согласования; Брянская область — проектный отдел и производство мощностью 6000 т/год. При заказе изготовления на нашем заводе деталировка интегрируется в общий производственный цикл без потери времени на передачу документации между разными подрядчиками — это и есть ключевое преимущество работы с заводом полного цикла.

Разработка КМД: от 1 200 ₽/т при объёме от 50 т (стандартные каркасы), от 4 500 ₽/т для ферм и рамных узлов, от 6 000 ₽/т для сложных конструкций. Точная цена — после анализа комплекта КМ.

Частые вопросы

Разработка чертежей КМД — что это такое простыми словами?

Разработка чертежей КМД — это перевод проектной схемы каркаса (стадия КМ) в рабочую деталировочную документацию для завода. КМД описывает каждую деталь: точные размеры, отверстия, сварные швы, марки стали и метизы. По комплекту КМД цех режет, сверлит и сваривает металлоконструкции, а монтажники собирают их на объекте. Без КМД запустить изготовление невозможно — это «инструкция по сборке» каркаса.

Чем разработка КМД отличается от разработки КМ?

КМ («конструкции металлические») — это проектная стадия: схема каркаса, сечения, нагрузки, расчётная записка. Её разрабатывает конструктор для заказчика и экспертизы. КМД («конструкции металлические деталировочные») — рабочая стадия для цеха: деталировка каждого элемента, ведомости отправочных марок, спецификации металлопроката и метизов. КМД разрабатывает инженер-деталировщик на основе готового и согласованного комплекта КМ.

Сколько стоит разработка чертежей КМД за тонну?

Цена разработки чертежей КМД в ГК «СтилКонстракшн» — от 1 200 ₽/т при объёме от 50 т для стандартных каркасов, балок и прогонов. Фермы и рамные узлы — от 4 500 ₽/т, сложные нетиповые конструкции — от 6 000 ₽/т, малотоннажные заказы до 15 т считаются фиксированно по комплекту. Точную стоимость называем после анализа исходного комплекта КМ и фиксируем в договоре.

Какой срок разработки чертежей КМД?

Срок зависит от тоннажа и сложности: до 30 т — от 7 рабочих дней, 30–100 т — от 14 дней, 100–300 т — от 25 дней. Крупные объекты от 300 т выпускаются секциями по графику, чтобы цех начинал изготовление первой захватки параллельно с деталировкой остальных. Срок отсчитывается не от подписания договора, а от момента передачи полного согласованного комплекта КМ.

Что входит в комплект чертежей КМД?

В комплект КМД входят: общие данные (ведомость чертежей, требования к сварке и АКЗ), монтажные схемы, чертежи отправочных марок, деталировки каждой детали, ведомость отправочных марок, спецификация металлопроката, спецификация метизов и ведомость сварных швов. Комплект оформляется по ГОСТ 21.502 и служит основой для изготовления, заказа металла, комплектации и монтажа.

Можно ли заказать разработку КМД без изготовления на вашем заводе?

Да. ГК «СтилКонстракшн» разрабатывает чертежи КМД отдельной услугой — если изготовление металлоконструкций вы планируете на другой производственной площадке. Мы передаём полный согласованный комплект деталировочной документации в форматах PDF, DWG и Excel. При этом заказ КМД и изготовления у одного подрядчика обычно сокращает общий срок и снижает риск нестыковок между деталировкой и цехом.

В каком ПО вы разрабатываете чертежи КМД?

Разработка чертежей КМД ведётся в лицензионных BIM-системах Tekla Structures и Advance Steel. Каркас собирается в трёхмерную модель, которая автоматически контролирует коллизии и служит единым источником для генерации чертежей, ведомостей и спецификаций. Для станков с ЧПУ дополнительно формируются NC-файлы и DSTV-разметка, что ускоряет резку и сверление металла в цехе.
